专利号: 202222048879X
申请人: 安徽新业电力科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-06-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

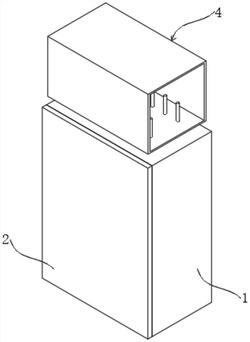

1.一种具有降噪功能的变压柜,其特征在于,所述变压柜包括柜体(1),柜体(1)的前表面铰接有柜门(2),柜体(1)的内部固定连接有承载台(12),承载台(12)的顶部安装有变压器本体(5),所述柜体(1)的内部安装有固定机构(3),固定机构(3)包括电机(38),电机(38)的输出端上连接有齿轮(37),齿轮(37)的后侧啮合有第一齿条(34),齿轮(37)的前侧啮合有第二齿条(36),第一齿条(34)的一端顶部固定连接有第一滑块(33),第一滑块(33)的顶端固定连接有第一推板(31),第二齿条(36)的一端顶部固定连接有第二滑块(35),第二滑块(35)的顶部固定连接有第二推板(32),柜体(1)的顶部安装有散热组件(4)。

2.根据权利要求1所述的一种具有降噪功能的变压柜,其特征在于,所述柜体(1)的内壁固定有隔音层(11),隔音层(11)的材质为聚酯纤维。

3.根据权利要求1所述的一种具有降噪功能的变压柜,其特征在于,所述第一滑块(33)和第二滑块(35)的数量均为两个,两个第一滑块(33)分布于第一推板(31)的底部两侧,两个第二滑块(35)分布于第二推板(32)的底部两侧。

4.根据权利要求1所述的一种具有降噪功能的变压柜,其特征在于,所述承载台(12)上开设有四条滑轨(13),两个第一滑块(33)滑动连接在其中两个滑轨(13)的内部,两个第二滑块(35)滑动连接在另外两个滑轨(13)的内部,第一滑块(33)和第二滑块(35)均为十字型结构。

5.根据权利要求1所述的一种具有降噪功能的变压柜,其特征在于,所述第一推板(31)和第二推板(32)位于变压器本体(5)的两侧,第一推板(31)和第二推板(32)均位于承载台(12)的上方处。

6.根据权利要求1所述的一种具有降噪功能的变压柜,其特征在于,所述柜体(1)的内壁固定连接有固定板(14),电机(38)固定在固定板(14)的前表面。

7.根据权利要求1所述的一种具有降噪功能的变压柜,其特征在于,所述散热组件(4)包括外壳(41),外壳(41)的内部顶端固定连接有电动伸缩杆(42),电动伸缩杆(42)的伸缩端固定连接有散热推板(43),外壳(41)的底部固定有若干导热杆(44)。

8.根据权利要求7所述的一种具有降噪功能的变压柜,其特征在于,所述电动伸缩杆(42)的固定端与外壳(41)固定连接,散热推板(43)活动安装在外壳(41)的内部。

9.根据权利要求7所述的一种具有降噪功能的变压柜,其特征在于,若干所述导热杆(44)等间距分布在外壳(41)内部,外壳(41)为空心结构。

10.根据权利要求7所述的一种具有降噪功能的变压柜,其特征在于,若干所述导热杆(44)的顶部固定贯穿外壳(41)的底部并延伸至外壳(41)的内部,若干导热杆(44)的底部固定贯穿柜体(1)的顶部并延伸至柜体(1)的内部。
