专利号: 2022220502937
申请人: 江苏沛思福板材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

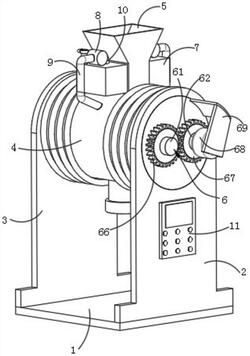

1.一种废旧塑料回收杂质分离装置,其特征在于:包括底板(1)、第一环形套板(2)、第二环形套板(3)、分离清洗筒(4)、刷洗分离机构(6)和加热机构,所述第一环形套板(2)和第二环形套板(3)分别固定安装于底板(1)的顶部两侧,所述分离清洗筒(4)固定设置于第一环形套板(2)和第二环形套板(3)的内部之间,所述刷洗分离机构(6)设置于分离清洗筒(4)的内部,所述刷洗分离机构(6)包括第一转轴(61)和第二转轴(62),所述第一转轴(61)和第二转轴(62)均平行转动设置于分离清洗筒(4)的内部,所述第一转轴(61)和第二转轴(62)的外部均套设有清洗辊(63),每个所述清洗辊(63)的外部均固定套设有橡胶套(64),每个所述橡胶套(64)的外部均等距分布有多个刷毛(65)。

2.如权利要求1所述废旧塑料回收杂质分离装置,其特征在于:所述第一转轴(61)和第二转轴(62)的一端分别贯穿于分离清洗筒(4)的一端且固定套设有第一齿轮(66)和第二齿轮(67),所述第一齿轮(66)和第二齿轮(67)之间啮合连接。

3.如权利要求2所述废旧塑料回收杂质分离装置,其特征在于:所述分离清洗筒(4)的一端靠近顶部固定安装有支撑板(69),所述支撑板(69)的一侧固定安装有电机(68),所述第二转轴(62)的一端与电机(68)的输出轴端固定连接。

4.如权利要求3所述废旧塑料回收杂质分离装置,其特征在于:所述分离清洗筒(4)的顶部中间位置固定连通有进料斗(5),所述进料斗(5)的两侧均安装有水箱(7),每个所述水箱(7)的顶部均安装有水泵(8),每个所述水泵(8)的输入端均固定连通有进液管(9),每个所述水泵(8)的输出端均固定连通有出液管(10),每个所述出液管(10)的一端均延伸至分离清洗筒(4)的内部且固定连通有喷液罩(16)。

5.如权利要求4所述废旧塑料回收杂质分离装置,其特征在于:所述加热机构包括电磁加热线圈(12),所述电磁加热线圈(12)固定套设于分离清洗筒(4)的表面,所述分离清洗筒(4)的外壁上安装有温度传感器(13)。

6.如权利要求5所述废旧塑料回收杂质分离装置,其特征在于:所述分离清洗筒(4)的底部中间位置固定连通有导出管(14),所述导出管(14)上固定连接有阀门(15)。

7.如权利要求6所述废旧塑料回收杂质分离装置,其特征在于:所述第一环形套板(2)的一侧安装有控制面板(11),所述控制面板(11)分别与电机(68)、水泵(8)、电磁加热线圈(12)、温度传感器(13)和阀门(15)之间电性连接。
