专利号: 2022220536238
申请人: 西华大学
专利类型:实用新型
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

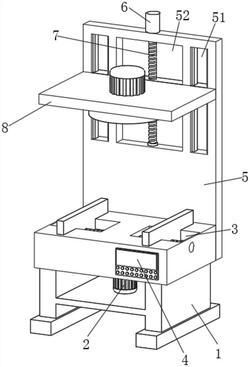

1.一种计算机用辅助散热装置,包括放置台(1),其特征在于:所述放置台(1)的下端中部穿插连接有夹持机构(2),所述放置台(1)内上部设置有传动槽(10),所述夹持机构(2)位于传动槽(10)内,所述放置台(1)的上端左右两侧均开有活动槽(3),所述夹持机构(2)的上部与活动槽(3)滑动连接,所述放置台(1)内上部设置有冷却管(9),所述放置台(1)的前端设置有控制面板(4),所述放置台(1)的后端固定焊接有侧撑板(5),所述侧撑板(5)的前端开有两个一号连接槽(51)和二号连接槽(52),且二号连接槽(52)位于两个一号连接槽(51)之间,所述侧撑板(5)的上端固定安装有一号正反电机(6),所述一号正反电机(6)的输出端固定安装有调节螺杆(7),所述调节螺杆(7)的下端贯穿二号连接槽(52)的上槽壁并通过轴承与二号连接槽(52)的下槽壁活动安装,所述二号连接槽(52)和两个一号连接槽(51)之间共同滑动连接有散热机构(8),且散热机构(8)与调节螺杆(7)螺纹连接。

2.根据权利要求1所述的一种计算机用辅助散热装置,其特征在于:所述夹持机构(2)包括二号正反电机(21)和传动螺杆(24),所述二号正反电机(21)固定安装在放置台(1)的下端,所述二号正反电机(21)的输出端固定安装有转杆(22),所述转杆(22)的上端贯穿放置台(1)的下端并固定安装有驱动锥齿轮(23),所述驱动锥齿轮(23)位于传动槽(10)内,所述传动螺杆(24)设置有两个,两个所述传动螺杆(24)的对立端均固定安装有传动锥齿轮(25),两个所述传动螺杆(24)远离传动锥齿轮(25)的一端贯穿活动槽(3)并通过轴承与活动槽(3)活动安装,所述传动螺杆(24)上螺纹连接有滑块(26),所述滑块(26)的上端固定焊接有夹持板(27)。

3.根据权利要求2所述的一种计算机用辅助散热装置,其特征在于:两个所述传动锥齿轮(25)和驱动锥齿轮(23)均位于传动槽(10)内,两个所述传动锥齿轮(25)均与驱动锥齿轮(23)啮合将传动锥齿轮(25)与驱动锥齿轮(23)传动连接。

4.根据权利要求2所述的一种计算机用辅助散热装置,其特征在于:所述滑块(26)的结构与活动槽(3)的结构相适配,两个所述滑块(26)分别滑动连接在对应的活动槽(3)内且夹持板(27)位于放置台(1)的上端。

5.根据权利要求1所述的一种计算机用辅助散热装置,其特征在于:所述散热机构(8)包括散热板(81),所述散热板(81)的后端固定焊接有传动块(84)和两个稳固块(85),且传动块(84)位于两个稳固块(85)之间,所述散热板(81)的下端中部固定焊接有防护罩(82),所述散热板(81)的上端穿插连接有活动槽(3),且风扇(83)的下部位于防护罩(82)内。

6.根据权利要求5所述的一种计算机用辅助散热装置,其特征在于:所述传动块(84)的结构与二号连接槽(52)的结构相适配,所述稳固块(85)的结构与一号连接槽(51)的结构相适配,所述传动块(84)滑动连接在二号连接槽(52)内且与调节螺杆(7)螺纹连接,两个所述稳固块(85)分别滑动连接在对应的一号连接槽(51)内将散热板(81)滑动连接在侧撑板(5)的前端。
