专利号: 2022220675762
申请人: 广州灵烈生物制品科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

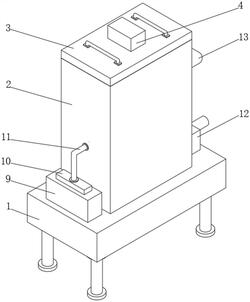

1.一种植物液体分离装置,包括工作台本体(1),其特征在于:所述工作台本体(1)的顶部中心位置纵向固定加设有装置本体(2),所述装置本体(2)的顶部横向活动安装有密封盖板(3),所述密封盖板(3)的顶部中心位置固定安装有第一液压气缸(4),所述密封盖板(3)的底部中心位置纵向活动加设有第一活塞杆(5),所述装置本体(2)的内腔中心位置上部纵向活动安装有加工桶(6),所述加工桶(6)的底部固定安装有支撑座(7),所述装置本体(2)的内腔底端中心位置上部与下部均固定安装有加热器(8),所述工作台本体(1)的底部四周均纵向固定安装有支撑腿。

2.根据权利要求1所述的一种植物液体分离装置,其特征在于:所述工作台本体(1)的顶部一侧中心位置纵向固定安装有储液罐(9),所述储液罐(9)的顶部中心位置横向加设有水泵(10),且水泵(10)的进水端延伸进储液罐(9)的内腔,所述水泵(10)的顶部出液端相通连接有导液管(11),工作台本体(1)的顶部另一侧中心位置均固定安装有吸风机(12),所述吸风机(12)的顶部出风端连通有分流导风管(13),所述吸风机(12)的一侧出风端相通连接有出风管,且出风管与外界的冷凝装置相通连接。

3.根据权利要求1所述的一种植物液体分离装置,其特征在于:所述工作台本体(1)的内腔底部中心位置固定安装有第二液压气缸(14),所述第二液压气缸(14)的顶端伸缩端均纵向安装有第二活塞杆(15),且第二活塞杆(15)的顶端均贯穿工作台本体(1)与装置本体(2)的外壁向上延伸,并与支撑座(7)的底部活动连接。

4.根据权利要求1所述的一种植物液体分离装置,其特征在于:所述工作台本体(1)的内腔底部两侧中心位置均固定安装有驱动电机(16),所述驱动电机(16)的顶端转子同轴连接有旋转杆,所述旋转杆的顶端均贯穿工作台本体(1)与装置本体(2)的外壁向上延伸,且位于装置本体(2)内腔的旋转杆外表面四周均横向固定加设有搅拌杆(17)。

5.根据权利要求1或2所述的一种植物液体分离装置,其特征在于:所述装置本体(2)的内壁一侧下部中心位置活动安装有出水头(18),且与导液管(11)的出液端连通,所述装置本体(2)的另一侧内壁上部中心位置两侧均活动加设有吸汽头(19),且均与分流导风管(13)进风端相通连接。

6.根据权利要求1所述的一种植物液体分离装置,其特征在于:所述第一活塞杆(5)的顶端贯穿密封盖板(3)的外壁与第一液压气缸(4)伸缩端相连接,所述第一活塞杆(5)的底部活动安装有挤压圆板(20)。

7.根据权利要求1所述的一种植物液体分离装置,其特征在于:所述加工桶(6)的外侧面下部四周均向内开设有导液孔(21),所述支撑座(7)的顶部四周均开设有导液槽(22),且导液槽(22)均位于导液孔(21)出液端的正下方。
