专利号: 2022220721281
申请人: 杨静静
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

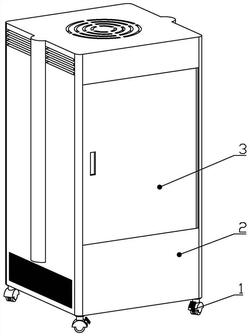

1.一种检验样本存储柜,包括主体(2),主体(2)上设有放置腔,放置腔内设有放置结构;其特征在于:所述放置结构包括下放置架(4),下放置架(4)上方依次设置有多个上放置架(6),多个所述上放置架(6)均与主体(2)滑动连接;所述下放置架(4)和多个所述上放置架(6)均包括支撑板(10),支撑板(10)上转动连接有圆形的旋转板;所述主体(2)上转动连接有与旋转板相配合的花键(7),旋转板上沿径向滑动连接有多个放置框。

2.如权利要求1所述的检验样本存储柜,其特征在于:所述放置框包括第一放置框(12)和第二放置框(18),第一放置框(12)自内而外依次设有多个大放置孔(15)、中放置孔(14)、小放置孔(13),多个所述大放置孔(15)、多个所述中放置孔(14)、多个所述小放置孔(13)沿圆周设置。

3.如权利要求2所述的检验样本存储柜,其特征在于:所述第二放置框(18)上设有大放置区(17)和与大放置区(17)相对应的小放置区(16)。

4.如权利要求3所述的检验样本存储柜,其特征在于:所述第一放置框(12)和第二放置框(18)上均设有拉手(11),第一放置框(12)和第二放置框(18)上还均设有粘贴区。

5.如权利要求1所述的检验样本存储柜,其特征在于:所述主体(2)上固接有电机(19),电机(19)的输出端连接有输入锥齿轮组(20);所述输入锥齿轮组(20)的输出端连接有输出锥齿轮组(21),输出锥齿轮组(21)的输出端连接有拨杆(23);所述花键(7)同轴固接有与拨杆(23)相配合的槽轮(24),拨杆(23)同轴固接有与槽轮(24)相配合的限位盘(22)。

6.如权利要求1所述的检验样本存储柜,其特征在于:所述主体(2)上设有多组与多个所述上放置架(6)的支撑板(10)相连接的伸缩杆(5)。

7.如权利要求1所述的检验样本存储柜,其特征在于:所述支撑板(10)上滑动连接有与放置框相配合的支撑架(9),支撑架(9)包括连接板(29),连接板(29)上固接有一对与支撑板(10)滑动连接的滑杆(25)。

8.如权利要求7所述的检验样本存储柜,其特征在于:所述连接板(29)上设有与放置框相配合的挡块(27),连接板(29)上还设有与放置框相配合的支撑块(28);所述滑杆(25)上固接有限位块(26),支撑板(10)上设有与限位块(26)相配合的稳定块。
