专利号: 2022220748443
申请人: 孙月卿
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

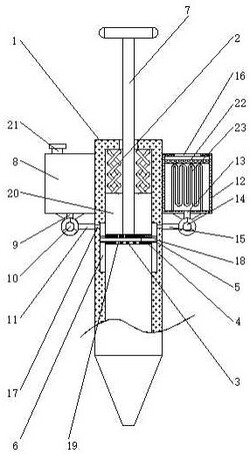

1.一种农产品农残检测用取样装置,包括圆管(1),其特征在于:所述圆管(1)内腔顶部的两侧均固定连接有弹簧(2),所述弹簧(2)的底部固定连接有活动板(3),所述活动板(3)的表面套设有密封垫(4),所述密封垫(4)的两侧均固定连接有滑块(5),所述圆管(1)内腔两侧的轴心处均开设有与滑块(5)相适配的滑槽(6),所述活动板(3)的顶部固定连接有活动杆(7),所述圆管(1)左侧的顶部固定连接有水箱(8),所述水箱(8)底部的轴心处连通有出水管(9),所述出水管(9)的底部连通有微型压力泵(10),所述微型压力泵(10)的右侧连通有通管(11),所述圆管(1)右侧的顶部固定连接有箱体(12),所述箱体(12)底部的轴心处连通有进风管(13),所述进风管(13)的底部连通有微型风机(14),所述微型风机(14)的左侧连通有出风管(15),所述箱体(12)的顶部开设有进风口(16),所述圆管(1)两侧的顶部均开设有第一通风孔(17),所述第一通风孔(17)与滑槽(6)相连通,所述通管(11)的右端和出风管(15)的左端均与第一通风孔(17)相连通,所述滑块(5)与密封垫(4)的轴心处均开设有第二通风孔(18),两个第二通风孔(18)之间相连通,所述活动板(3)轴心处的前侧和后侧均开设有第三通风孔(19),所述第二通风孔(18)与第三通风孔(19)之间相连通。

2.根据权利要求1所述的一种农产品农残检测用取样装置,其特征在于:所述活动杆(7)的顶部贯穿至圆管(1)的顶部并固定连接有把手,所述圆管(1)顶部的轴心处开设有与活动杆(7)相适配的通孔。

3.根据权利要求1所述的一种农产品农残检测用取样装置,其特征在于:所述弹簧(2)的底部套设有密封管(20),所述密封管(20)远离活动杆(7)的一侧与圆管(1)的内腔相接触。

4.根据权利要求1所述的一种农产品农残检测用取样装置,其特征在于:所述水箱(8)顶部的左侧连通有进水管(21),所述进水管(21)的顶部螺纹连接有管盖。

5.根据权利要求1所述的一种农产品农残检测用取样装置,其特征在于:所述箱体(12)内腔两侧之间的顶部固定连接有过滤网(22),所述箱体(12)内腔的底部固定连接有电加热片(23)。

6.根据权利要求1所述的一种农产品农残检测用取样装置,其特征在于:所述密封垫(4)为橡胶材质,所述密封垫(4)的表面与圆管(1)的内腔相接触。
