专利号: 2022220765862
申请人: 浙江一方建筑装饰实业有限公司(CN)
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

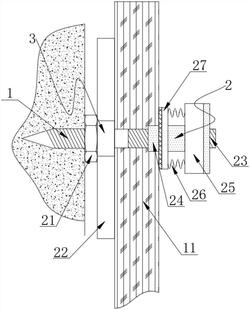

1.一种建筑隔音板拼接紧固结构,包括螺钉(1)以及隔音板(11),其特征在于:所述螺钉(1)上安装有夹紧组件(2);

所述夹紧组件(2)包括螺帽(21)、第一固定板(22)、丝杆(23)、螺套(24)和转动块(25),所述螺钉(1)的表面螺纹连接有所述螺帽(21),所述螺帽(21)的上表面固定连接有所述第一固定板(22),所述第一固定板(22)的内部滑动连接有所述丝杆(23),所述丝杆(23)的表面螺纹连接有所述螺套(24),所述螺套(24)的表面通过轴承转动连接有所述转动块(25),所述丝杆(23)贯穿所述转动块(25),所述转动块(25)与所述隔音板(11)相抵触。

2.根据权利要求1所述的建筑隔音板拼接紧固结构,其特征在于:所述夹紧组件(2)还包括第一弹簧(26)和挤压板(27),所述转动块(25)的下表面固定连接有所述第一弹簧(26),所述第一弹簧(26)远离所述转动块(25)的一端固定连接有所述挤压板(27),所述挤压板(27)贯穿所述螺套(24)且与所述螺套(24)滑动连接。

3.根据权利要求2所述的建筑隔音板拼接紧固结构,其特征在于:所述夹紧组件(2)还包括缓冲板(28),所述挤压板(27)的下表面固定连接有所述缓冲板(28),所述缓冲板(28)与所述螺套(24)滑动连接。

4.根据权利要求3所述的建筑隔音板拼接紧固结构,其特征在于:还包括移动组件(3),所述移动组件(3)包括滑板(31)、第二弹簧(32)和第二固定板(33),所述丝杆(23)靠近所述第一固定板(22)的一端表面固定连接有所述第二固定板(33),所述第二固定板(33)的上表面固定连接有所述第二弹簧(32),所述第二弹簧(32)远离所述第二固定板(33)的一端固定连接有所述滑板(31),所述丝杆(23)贯穿所述滑板(31),且与所述滑板(31)滑动连接,所述第一固定板(22)的内部开设有呈内凹设置的第一滑槽,所述滑板(31)通过第一滑槽与所述第一固定板(22)滑动连接,第一滑槽内壁面开设有呈内凹设置的第二滑槽,所述第二固定板(33)通过第二滑槽与所述第一固定板(22)滑动连接。
