专利号: 2022220783432
申请人: 李壮
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

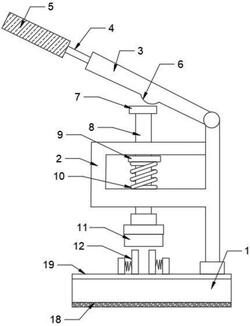

1.一种室内装修用管线截断装置,其特征在于:包括稳定底座(1),所述稳定底座(1)上固定有限位框(2),所述限位框(2)上铰接压杆(3),所述压杆(3)经连杆(4)连接握把(5),所述压杆(3)底部设有凸块(6),所述凸块(6)下方设有压块(7),所述压块(7)固定在截断杆(8)顶部,所述截断杆(8)插在限位框(2)中,所述截断杆(8)上固定有挡环(9),所述挡环(9)下方设有套在截断杆(8)上的复原弹簧(10),所述截断杆(8)底部固定有截断刀片(11),所述稳定底座(1)上固定有两组管线定位机构(12)。

2.根据权利要求1所述的一种室内装修用管线截断装置,其特征在于:所述管线定位机构(12)包括固定在稳定底座(1)上的滑轨(13),所述滑轨(13)滑动连接滑块(14),所述滑块(14)顶部固定连接夹紧板(15),所述夹紧板(15)经夹紧弹簧(16)连接支撑块(17)。

3.根据权利要求2所述的一种室内装修用管线截断装置,其特征在于:所述支撑块(17)固定连接稳定底座(1)与滑轨(13)。

4.根据权利要求1所述的一种室内装修用管线截断装置,其特征在于:所述稳定底座(1)底部贴有防滑胶垫(18)。

5.根据权利要求1所述的一种室内装修用管线截断装置,其特征在于:所述稳定底座(1)顶部固定有防割板(19)。
