专利号: 2022220789744
申请人: 易秀华
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

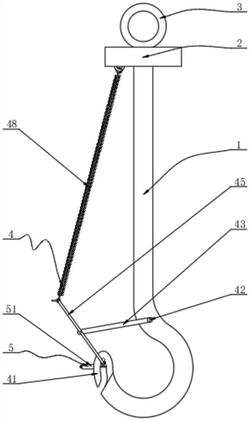

1.一种起重机用吊装防脱钩装置,包括吊钩(1)以及固定安装在所述吊钩(1)上的固定块(2),所述固定块(2)的上表面固定连接有吊环(3),其特征在于:所述吊钩(1)上还安装防脱钩组件(4);

所述防脱钩组件(4)包括倒钩(41)、第一转轴(42)、第一转杆(43)、第一连接轴(44)、第二转杆(45)、第二连接轴(46)、转筒(47)和拉力弹簧(48),所述吊钩(1)的末端固定连接有所述倒钩(41),所述吊钩(1)的内侧通过第一轴承转动连接有所述第一转轴(42),所述第一转轴(42)贯穿所述吊钩(1),所述第一转轴(42)的两端外侧固定连接有两个呈对称状排列的所述第一转杆(43),所述第一转轴(42)分别贯穿两个所述第一转杆(43),两个所述第一转杆(43)的左端内侧固定连接有所述第一连接轴(44),所述第一连接轴(44)的外侧且位于远离所述第一转杆(43)的两端通过第二轴承转动连接有两个呈对称状排列的所述第二转杆(45),所述第一连接轴(44)贯穿所述第一转杆(43)和所述第二转杆(45),两个所述第二转杆(45)的两端内侧固定连接有两个呈对称状排列的所述第二连接轴(46),两个所述第二连接轴(46)的外侧且位于两个所述第二转杆(45)之间均通过第三轴承转动连接有所述转筒(47),位于上方位置处的所述转筒(47)的外侧固定连接有所述拉力弹簧(48),所述拉力弹簧(48)的末端通过挂环与所述固定块(2)滑动连接。

2.根据权利要求1所述的起重机用吊装防脱钩装置,其特征在于:所述倒钩(41)为倒U字形结构。

3.根据权利要求1所述的起重机用吊装防脱钩装置,其特征在于:所述防脱钩组件(4)还包括拉手(49),位于上方位置处的所述转筒(47)的外侧固定连接有所述拉手(49)。

4.根据权利要求1所述的起重机用吊装防脱钩装置,其特征在于:还包括防护组件(5),所述防护组件(5)包括拉盒(51)、拉杆(52)和压缩弹簧(53),所述倒钩(41)的左侧面固定连接有所述拉盒(51),所述拉盒(51)的内侧滑动连接有所述拉杆(52),所述倒钩(41)的内侧开设有滑槽,所述拉杆(52)贯穿所述拉盒(51)并通过滑槽与所述倒钩(41)滑动连接,所述拉杆(52)的外侧壁套设有所述压缩弹簧(53),所述压缩弹簧(53)的两端分别与所述拉盒(51)和所述拉杆(52)固定连接。
