专利号: 2022220952661
申请人: 杭州富阳铭科机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

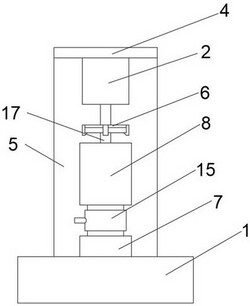

1.一种活塞与阀体气密性检测装置,其特征在于:包括装置底座(1)、第一升降电机(2)以及第二升降电机(3);

所述装置底座(1)上方设置有安装板(4),且安装板(4)通过支撑板(5)与装置底座(1)固定;所述第一升降电机(2)固定于安装板(4)下方,且第一升降电机(2)的输出轴上安装有用于固定活塞的夹爪(6);所述第二升降电机(3)设置于装置底座(1)中央的安装槽内,且第二升降电机(3)的输出轴上固定有下密封组件(7);所述第一升降电机(2)与第二升降电机(3)位置相对应,且第一升降电机(2)与第二升降电机(3)之间设置有测试组件(8),且测试组件(8)通过固定块(9)固定于支撑板(5)上。

2.根据权利要求1所述的活塞与阀体气密性检测装置,其特征在于:所述测试组件(8)上端设置有与活塞相对应的活塞气密性测试孔(10),且活塞气密性测试孔(10)底部一侧设置有第一气压检测装置(11);所述活塞气密性测试孔(10)设置有一通孔(12),且通孔(12)贯穿测试组件(8)底部。

3.根据权利要求1所述的活塞与阀体气密性检测装置,其特征在于:所述测试组件(8)底部侧面设置有上密封槽(13),下密封组件(7)上方设置有与上密封槽(13)相对应的下密封槽(14),通过上密封槽(13)以及下密封槽(14)将阀门(15)进行密封,且下密封组件(7)上设置有第二气压检测装置(16)。

4.根据权利要求1所述的活塞与阀体气密性检测装置,其特征在于:所述夹爪(6)上固定有活塞(17),且活塞(17)的活塞端置于活塞气密性测试孔(10)内。

5.根据权利要求3所述的活塞与阀体气密性检测装置,其特征在于:所述上密封槽(13)和下密封槽(14)内均填充有密封胶。
