专利号: 2022220965430
申请人: 叶响荣
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

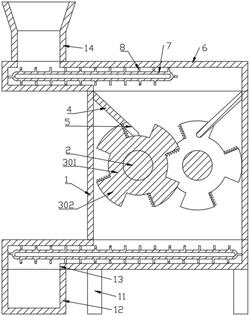

1.一种落叶粉碎施肥装置,其特征在于,包括:粉碎筒(1),粉碎筒(1)内转动配合有两转轴(2),转轴(2)上沿轴向方向阵列有多个切割盘(3),切割盘(3)包括套设在转轴(2)上的刀盘(301)、周向阵列在刀盘(301)上的多个锯刀(302),粉碎筒(1)内设有两引导板(4),引导板(4)上设有与切割盘(3)相对应的切割孔(5),粉碎筒(1)外侧装设有用于驱动两转轴(2)转动的驱动机构;

粉碎筒(1)上下两侧均连接有输送通道(6),输送通道(6)内设有皮带输送机(7),皮带输送机(7)上传动方向阵列有多个隔板(8)。

2.如权利要求1所述的一种落叶粉碎施肥装置,其特征在于,切割盘(3)的外侧与转轴(2)的外侧相切,两转轴(2)上的切割盘(3)交错设置。

3.如权利要求1所述的一种落叶粉碎施肥装置,其特征在于,隔板(8)远离皮带输送机(7)一侧与粉碎筒(1)内壁贴合。

4.如权利要求1所述的一种落叶粉碎施肥装置,其特征在于,驱动机构包括装设在转轴(2)伸出粉碎筒(1)一端的齿轮(9)、装设在粉碎筒(1)外侧的伺服电机(10),且伺服电机(10)输出轴与一转轴(2)连接,且两齿轮(9)相互啮合。

5.如权利要求1所述的一种落叶粉碎施肥装置,其特征在于,连接在粉碎筒(1)下部的输送通道(6)底面装设有支撑腿(11)和收集箱(12),连接在粉碎筒(1)下部的输送通道(6)底面设有与收集箱(12)相对应的出料口(13)。

6.如权利要求1所述的一种落叶粉碎施肥装置,其特征在于,连接在粉碎筒(1)上部的输送通道(6)上连接有进料斗(14),且进料斗(14)呈漏斗状结构。
