专利号: 2022221016419
申请人: 安平
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

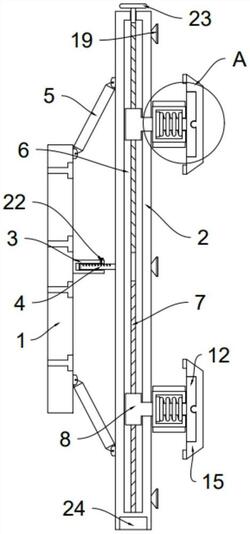

1.一种建筑幕墙用固定架,其特征在于:包括固定板(1)和安装板(2),所述固定板(1)与安装板(2)之间设有固定筒(3),所述固定筒(3)中间插设有伸缩杆(4),两侧对称设有连杆(5),所述安装板(2)内部设有空腔(6),所述空腔(6)中设有丝杆(7),所述丝杆(7)两侧对称连接有驱动块(8),所述驱动块(8)一侧连接有固定箱(9),所述固定箱(9)内部设有横杆(10),所述横杆(10)两端分别设有限位块(11)和压板(12),所述横杆(10)外侧套设有弹簧(13),所述压板(12)中间设有卡槽(14),一侧设有密封板(15),所述密封板(15)中间设有卡块(16),所述固定箱(9)上下两侧均设有横板(17),所述安装板(2)表面设有通槽(18),所述通槽(18)两侧对称设有三组吸盘(19),每两组所述吸盘(19)之间均匀设有若干个安装孔(20),所述压板(12)上设有与安装孔(20)相适配的通孔(21)。

2.根据权利要求1所述的一种建筑幕墙用固定架,其特征在于:所述伸缩杆(4)上均匀设有若干螺纹孔,所述固定筒(3)上连接有与螺纹孔相适配的紧固螺栓(22)。

3.根据权利要求1所述的一种建筑幕墙用固定架,其特征在于:所述连杆(5)两端分别铰接于固定板(1)和安装板(2)。

4.根据权利要求1所述的一种建筑幕墙用固定架,其特征在于:所述丝杆(7)为双向丝杆,所述驱动块(8)为T形块,且螺纹连接于丝杆(7)。

5.根据权利要求1所述的一种建筑幕墙用固定架,其特征在于:所述丝杆(7)一端通过轴承转动连接于空腔(6)内底面,另一端穿过安装板(2)顶面后设有手轮(23)。

6.根据权利要求5所述的一种建筑幕墙用固定架,其特征在于:所述安装板(2)底部设有与手轮(23)相适配的凹槽(24)。
