专利号: 2022221335664
申请人: 长春工程学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

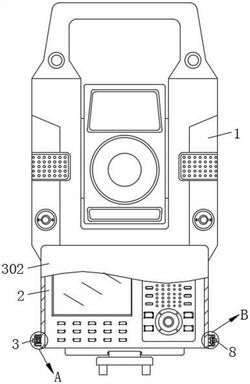

1.建筑物倾斜角度测量装置,包括全站仪本体(1),其特征在于:所述全站仪本体(1)上安装有操作面板(2),所述操作面板(2)上设有防护结构(3),所述防护结构(3)包括第一转动轴(301),所述操作面板(2)上固定连接有第一转动轴(301),所述第一转动轴(301)上转动连接有遮挡罩(302),所述遮挡罩(302)上固定连接有扭簧(303),所述扭簧(303)远离遮挡罩(302)的一端与第一转动轴(301)固定连接,所述遮挡罩(302)上固定连接有第二防护罩(6),所述第二防护罩(6)上设有固定结构(8),所述固定结构(8)对遮挡罩(302)进行限位固定。

2.根据权利要求1所述的建筑物倾斜角度测量装置,其特征在于:所述扭簧(303)缠绕于第一转动轴(301),所述遮挡罩(302)表面固定连接有第一防护罩(5),所述第一防护罩(5)与第一转动轴(301)转动连接。

3.根据权利要求2所述的建筑物倾斜角度测量装置,其特征在于:所述扭簧(303)位于第一防护罩(5)内部,所述第一防护罩(5)位于遮挡罩(302)表面远离第二防护罩(6)的一侧。

4.根据权利要求3所述的建筑物倾斜角度测量装置,其特征在于:所述操作面板(2)表面固定连接有第二转动轴(4),所述第二转动轴(4)表面固定连接有卡接块(7),所述第二转动轴(4)位于操作面板(2)表面远离第一转动轴(301)的一侧,所述遮挡罩(302)与第二转动轴(4)转动连接。

5.根据权利要求4所述的建筑物倾斜角度测量装置,其特征在于:所述固定结构(8)包括按压杆(801),所述第二防护罩(6)上滑动连接有按压杆(801),所述按压杆(801)上固定连接有固定罩(802),所述固定罩(802)内部设置调节槽(803)和固定槽(804)。

6.根据权利要求5所述的建筑物倾斜角度测量装置,其特征在于:所述卡接块(7)与固定槽(804)滑动连接,所述卡接块(7)的端部截面形状设置为六边形,所述固定槽(804)的端部截面形状设置为六边形,所述调节槽(803)的宽度大于固定槽(804)的宽度,所述按压杆(801)上缠绕有弹簧(805)。

7.根据权利要求6所述的建筑物倾斜角度测量装置,其特征在于:所述弹簧(805)的一端与第二防护罩(6)固定连接,所述弹簧(805)另一端与固定罩(802)固定连接,所述固定罩(802)和弹簧(805)均位于第二防护罩(6)内部。
