专利号: 2022221395364
申请人: 李永杰
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

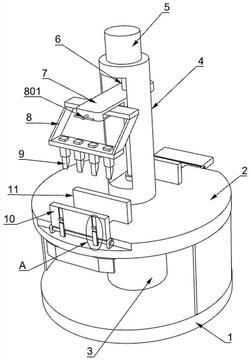

1.一种多工位木材榫眼开孔机,包括底座(1),其特征在于,所述底座(1)上方固定连接有工作台(2),底座(1)上固定安装有电机一(3),电机一(3)上方固定连接有转动架(4),转动架(4)上端穿过工作台(2),转动架(4)内部滑动连接有移动架(7),移动架(7)一端安装有安装架(8),安装架(8)上安装有若干开榫刀头(9);

所述工作台(2)上对称转动连接有夹板一(10),工作台(2)内部位于夹板一(10)一侧滑动连接有夹板二(11),夹板二(11)下端位于工作台(2)下方滑动连接有弹性杆(13),弹性杆(13)一端固定连接有连接板(12),转动架(4)外侧位于工作台(2)下方固定连接有凸轮(14),凸轮(14)位于连接板(12)之间。

2.根据权利要求1所述的一种多工位木材榫眼开孔机,其特征在于,所述转动架(4)上端安装有电机二(5),电机二(5)下方固定连接有螺纹杆(6),螺纹杆(6)位于转动架(4)内部并穿过移动架(7)。

3.根据权利要求1所述的一种多工位木材榫眼开孔机,其特征在于,所述夹板一(10)一侧滑动连接有限位杆(101),限位杆(101)下端可插入工作台(2)内部,限位杆(101)上端开设有开槽(102)。

4.根据权利要求1所述的一种多工位木材榫眼开孔机,其特征在于,所述安装架(8)与移动架(7)滑动连接,移动架(7)内部转动连接有调节螺杆(801),调节螺杆(801)穿过安装架(8)与安装架(8)螺纹连接。

5.根据权利要求1所述的一种多工位木材榫眼开孔机,其特征在于,所述夹板一(10)与工作台(2)平行时,夹板一(10)上端面水平高度低于工作台(2)上端面。

6.根据权利要求1所述的一种多工位木材榫眼开孔机,其特征在于,所述转动架(4)圆心到凸轮(14)一端最远距离与连接板(12)厚度之和小于工作台(2)的半径。
