专利号: 2022221451415
申请人: 保定众意达机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

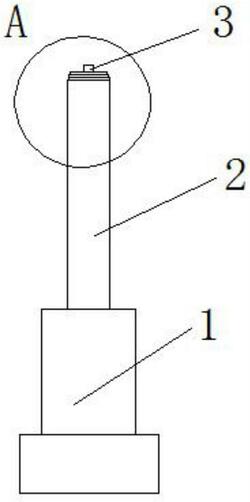

1.一种阶梯式冲头,其特征在于:包括工作段和安装段,所述工作段和安装段一体成型连接在一起,所述工作段的冲孔端设置为阶梯式;所述工作段的冲孔端端面上设置有顶针,所述顶针的下方设置有弹簧和螺塞,所述工作段的中心设置有第一中心孔,所述安装段设置有第二中心孔,所述顶针贯穿连接在所述第一中心孔内,所述弹簧安装在第二中心孔内并通过螺塞旋紧定位。

2.根据权利要求1所述的阶梯式冲头,其特征在于:所述工作段的冲孔端包括多个台阶和冲头主杆,多个所述台阶连接在所述冲头主杆的冲孔端,冲头主杆的另一端与所述安装段连接在一起。

3.根据权利要求2所述的阶梯式冲头,其特征在于:任意相邻的两个台阶的单边差设置为0.03‑0.05mm,每个台阶的高度设置为5mm,所述冲头主杆的直径与待加工孔的直径相匹配。

4.根据权利要求3所述的阶梯式冲头,其特征在于:所述台阶设置有至少两个。

5.根据权利要求4所述的阶梯式冲头,其特征在于:所述台阶设置为三个时,包括第一台阶、第二台阶和第三台阶,所述第一台阶、第二台阶和第三台阶的直径顺次递增排布。
