专利号: 2022221503320
申请人: 上海根滤环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

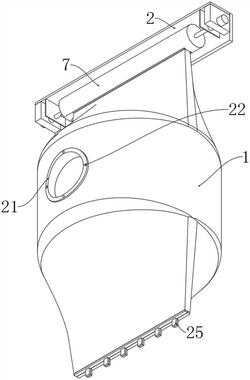

1.一种防扬尘环保过滤袋,包括袋体(1),其特征在于:所述袋体(1)上方设有收卷盒(2),所述收卷盒(2)内壁顶部两端均固定连接有支撑板(3),两个所述支撑板(3)和收卷盒(2)之间分别设有第一转头(4)和第二转头(5),所述第一转头(4)和第二转头(5)两端分别与收卷盒(2)和支撑板(3)转动连接,所述第一转头(4)和第二转头(5)的外侧均固定设有回转弹簧(6),两个所述回转弹簧(6)两端分别与支撑板(3)和收卷盒(2)固定连接,所述收卷盒(2)内设有收卷筒(7),所述收卷筒(7)两侧中心均固定连接有转轴(8),所述转轴(8)两端均贯穿支撑板(3)且与支撑板(3)转动连接,所述转轴(8)两端分别与第一转头(4)和第二转头(5)固定连接,所述收卷筒(7)底部开设有T型槽(9),所述袋体(1)顶部固定连接有T型固定条(28),所述T型固定条(28)在T型槽(9)内且与T型槽(9)滑动连接,所述T型槽(9)一端开设有不规则槽(10),所述不规则槽(10)内设有限位组件(11),所述限位组件(11)包括挡块(12),所述挡块(12)与不规则槽(10)滑动连接,所述挡块(12)一侧固定连接有推板(15),所述挡块(12)顶部两端固定连接有限位块(13),所述不规则槽(10)顶部开设有限位槽(14),所述限位块(13)在限位槽(14)内且与限位槽(14)滑动连接,所述限位槽(14)和限位块(13)之间设有第一弹簧(16),所述第一弹簧(16)两端分别与限位槽(14)和限位块(13)固定连接,所述收卷盒(2)一侧开设有六边形孔,所述六边形孔内设有六边形卡块(17),所述第一转头(4)一侧开设有和六边形卡块(17)相匹配的六边形槽(18),所述第二转头(5)贯穿收卷盒(2)且与收卷盒(2)转动连接,所述收卷盒(2)远离六边形孔一侧设有内螺纹盖(19),所述第二转头(5)一端开设有和内螺纹盖(19)相匹配的外螺纹(20),所述内螺纹盖(19)与第二转头(5)螺纹连接。

2.根据权利要求1所述的一种防扬尘环保过滤袋,其特征在于:所述袋体(1)的侧面中心处开设有圆形口(21),所述圆形口(21)上固定连接有软胶环,所述软胶环上开设有多个螺纹孔(22)。

3.根据权利要求1所述的一种防扬尘环保过滤袋,其特征在于:所述收卷筒(7)的顶部两侧均固定连接有挂环(23),所述挂环(23)的数量设置为两个。

4.根据权利要求1所述的一种防扬尘环保过滤袋,其特征在于:所述袋体(1)的底部呈开口设计,所述袋体(1)底部一侧固定连接有第一连接条(24),所述袋体(1)底部另一侧固定连接有第二连接条(25)。

5.根据权利要求4所述的一种防扬尘环保过滤袋,其特征在于:所述第一连接条(24)上开设有卡扣(26),所述第二连接条(25)上固定连接有卡柱(27),所述卡柱(27)和卡扣(26)卡接。

6.根据权利要求5所述的一种防扬尘环保过滤袋,其特征在于:所述卡柱(27)和卡扣(26)的数量均设置为多个,多个所述卡柱(27)和卡扣(26)均匀分布。
