专利号: 2022221621986
申请人: 保定市天翔石油冷气工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

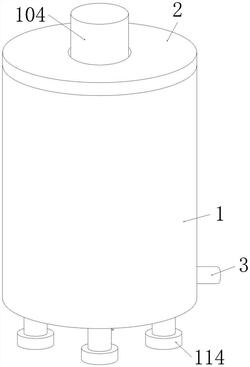

1.一种化学试剂加工反应釜,包括反应釜主体(1),其特征在于:所述反应釜主体(1)顶部设置有顶盖(2),所述反应釜主体(1)一侧底部设置有出料管(3),所述顶盖(2)内部设置有拆卸结构;

所述拆卸结构包括插管(201)、气缸(202)、活塞杆(203)和卡块(204),所述插管(201)固定在顶盖(2)底部,所述反应釜主体(1)通过开设的第一插槽(101)与插管(201)外壁活动连接,所述气缸(202)设置于顶盖(2)内部,所述气缸(202)输出端与活塞杆(203)一端固定连接,所述卡块(204)设置于顶盖(2)开设的收纳槽(205)内部,所述活塞杆(203)延伸至收纳槽(205)一端与卡块(204)一侧外壁固定连接。

2.根据权利要求1所述的一种化学试剂加工反应釜,其特征在于:所述反应釜主体(1)内壁固定连接有固定板(102),所述固定板(102)顶部设置有驱动电机(103),所述固定板(102)顶部、位于驱动电机(103)外表面固定有防护罩(104),所述卡块(204)延伸出收纳槽(205)一端与防护罩(104)一侧开设的卡槽(105)内壁活动连接,所述驱动电机(103)输出端固定连接有搅拌轴(106),所述搅拌轴(106)外表面设置有若干个呈旋转分布的搅拌棒(107),所述反应釜主体(1)内底壁设置有轴承座(108),所述搅拌轴(106)转动连接在轴承座(108)内部。

3.根据权利要求2所述的一种化学试剂加工反应釜,其特征在于:所述搅拌轴(106)一侧外壁固定连接有安装块(109),所述搅拌棒(107)一侧外壁固定连接有插杆(110),所述安装块(109)通过开设的第二插槽(111)与插杆(110)外壁活动连接,所述安装块(109)外表面螺纹套设有螺纹紧固帽(112),所述螺纹紧固帽(112)延伸出安装块(109)内壁与搅拌棒(107)外壁螺纹连接。

4.根据权利要求1所述的一种化学试剂加工反应釜,其特征在于:所述反应釜主体(1)底部固定有若干个呈对称分布的支撑杆(113),所述支撑杆(113)底部设置有支撑座(114),所述支撑座(114)内部开设有腔室(115),所述腔室(115)内部设置有调节杆(116),所述调节杆(116)延伸出支撑座(114)顶端与支撑杆(113)底部固定连接。

5.根据权利要求4所述的一种化学试剂加工反应釜,其特征在于:所述支撑座(114)一侧设置有固定螺丝(117),所述支撑座(114)通过开设的螺纹孔(118)与固定螺丝(117)外壁螺纹连接,所述固定螺丝(117)延伸至腔室(115)一端与调节杆(116)一侧开设的第三插槽(119)内壁活动连接。
