专利号: 2022221732654
申请人: 郭文凯
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

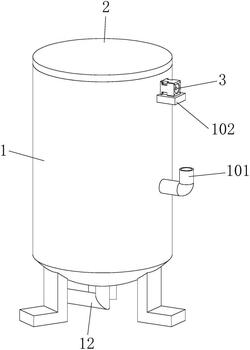

1.一种液体农药生产水剂搅拌釜,其特征在于,包括搅拌釜(1),所述搅拌釜(1)的一侧开设有第一固定孔,所述搅拌釜(1)的内壁开设有两个滑槽,所述搅拌釜(1)的顶部通过螺栓固定连接有顶盖(2),所述顶盖(2)的顶部固定连接有套筒(201),所述搅拌釜(1)的一侧固定连接有第一固定板(102),所述搅拌釜(1)的一侧设置有第一电机(3),所述搅拌釜(1)的内部设置有第一斜齿轮(4),所述搅拌釜(1)的内部设置有第二斜齿轮(5),所述搅拌釜(1)的内部固定连接有第二固定板(6),所述第二固定板(6)的顶部开设有第二固定孔,所述搅拌釜(1)的内部设置有移动板(7),所述移动板(7)的外部插接于搅拌釜(1)的内部,所述移动板(7)的顶部固定连接有固定架(701),所述固定架(701)的顶部开设有第三固定孔,所述固定架(701)的顶部开设有两个第四固定孔,所述搅拌釜(1)的内部设置有丝杆(8),所述丝杆(8)的外表面与第三固定孔螺纹连接,所述搅拌釜(1)的内部设置有两个齿轮(9),两个所述齿轮(9)的内部均固定连接有一个固定柱,两个所述固定柱的外表面分别插接于对应的第四固定孔的内部,两个所述齿轮(9)相啮合,所述搅拌釜(1)的内部设置有第二电机(10),所述搅拌釜(1)的内部设置有两个搅拌杆(11),两个所述搅拌杆(11)的一侧分别与对应的固定柱的一侧固定连接,两个所述搅拌杆(11)呈对称设置,所述搅拌釜(1)的底部固定连接有出药管道(12)。

2.如权利要求1所述的一种液体农药生产水剂搅拌釜,其特征在于,所述搅拌釜(1)的一侧固定连接有进药管道(101),所述进药管道(101)位于移动板(7)的下方。

3.如权利要求2所述的一种液体农药生产水剂搅拌釜,其特征在于,所述第一电机(3)的底部与第一固定板(102)的顶部固定连接,所述第一电机(3)的输出轴的外表面插接于第一固定孔的内部。

4.如权利要求3所述的一种液体农药生产水剂搅拌釜,其特征在于,所述第一斜齿轮(4)的内部固定连接有第一转轴,所述第一转轴的外表面插接于第一固定孔的内部,所述第一转轴的一侧与第一电机(3)的输出轴的一侧固定连接。

5.如权利要求4所述的一种液体农药生产水剂搅拌釜,其特征在于,所述第二斜齿轮(5)的内部固定连接有第二转轴,所述第二转轴一侧的外表面转动连接于套筒(201)的内部,所述第二转轴另一侧的外表面转动连接于第二固定孔的内部,所述第二转轴的一侧与丝杆(8)的一侧固定连接,所述第二斜齿轮(5)与第一斜齿轮(4)相啮合。

6.如权利要求5所述的一种液体农药生产水剂搅拌釜,其特征在于,所述移动板(7)的两侧均固定连接有一个插接块,两个所述插接块的形状和大小与滑槽的形状和大小相适配,两个所述插接块的外表面分别滑动连接于对应的滑槽的内部。

7.如权利要求6所述的一种液体农药生产水剂搅拌釜,其特征在于,所述第二电机(10)的一侧固定连接有连接板,所述连接板的一侧与移动板(7)的顶部固定连接。
