专利号: 202222176882X
申请人: 景德镇名瓷汇文化传播有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-03-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

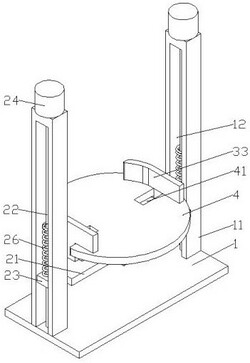

1.一种用于陶瓷生产的注浆台,其特征在于:包括底座(1)、升降机构(2)、固定机构(3)和支撑板(4),所述底座(1)的上表面左右两侧对称固接有支撑柱(11),各所述支撑柱(11)上均开设有滑槽(12),所述升降机构(2)设置在支撑柱(11)之间,所述升降机构(2)包括升降板(21)和驱动螺杆(22),所述升降板(21)滑动连接在支撑板(4)之间,所述升降板(21)的左右两侧固接有与对应各滑槽(12)滑动连接的耳板(23),所述驱动螺杆(22)转动连接在滑槽(12)的顶部与底部之间,且驱动螺杆(22)与对应的耳板(23)螺纹连接,所述支撑柱(11)的顶部固定安装有驱动电机(24),所述驱动电机(24)的输出轴头部贯穿到滑槽(12)内并通过联轴器(25)与驱动螺杆(22)的顶部固定连接,所述固定机构(3)设置在升降板(21)的顶部,所述支撑板(4)固定连接在固定机构(3)的顶部。

2.根据权利要求1所述一种用于陶瓷生产的注浆台,其特征在于:所述固定机构(3)包括固定板(31)、滑动板(32)、夹板(33)和移动板(34),所述固定板(31)的左右侧壁之间从后向前依次开设有第一通槽(35)与第二通槽(36),所述滑动板(32)滑动连接在第一通槽(35)内,并左右对称设置,所述滑动板(32)相远离的一侧固定连接有竖板(37),所述支撑板(4)上开设有与对应竖板(37)滑动连接的方型槽(41),所述夹板(33)固定连接在竖板(37)的顶部,所述滑动板(32)的前侧壁沿长度方向均匀开设有复数个固定孔(38),所述第二通槽(36)的前后侧壁之间左右对称固接有滑杆(39),所述移动板(34)的左右两侧与对应左右两侧的滑杆(39)滑动连接,所述移动板(34)的后侧两端均固定连接有固定销(310),且固定销(310)分别与多个固定孔(38)相适配,所述移动板(34)的前侧壁固定连接有连接杆(311),且连接杆(311)的前端贯穿到固定板(31)的前侧并固接有圆板(312)。

3.根据权利要求2所述一种用于陶瓷生产的注浆台,其特征在于:所述第一通槽(35)的前后侧壁上均开设有限位槽(313),所述滑动板(32)相对一侧的前后侧壁上固接有与对应限位槽(313)滑动连接的限位块(314)。

4.根据权利要求2所述一种用于陶瓷生产的注浆台,其特征在于:各所述滑杆(39)上位于移动板(34)的前侧固定套设有伸缩弹簧(315)。

5.根据权利要求2所述一种用于陶瓷生产的注浆台,其特征在于:所述夹板(33)呈L形设置,且夹板(33)相对的一侧设置有防滑纹。

6.根据权利要求1所述一种用于陶瓷生产的注浆台,其特征在于:所述驱动螺杆(22)上位于耳板(23)的顶部固定套设有缓冲弹簧(26)。
