专利号: 2022221814531
申请人: 张顺
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

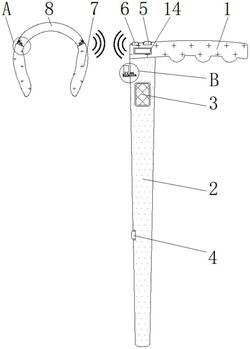

1.一种智能盲人导盲拐杖,其特征在于,包括:

扶手,其上端左侧固定设置有信号输出器,且信号输出器的右侧设置有定位器,所述扶手的下端左侧固定连接有智能探测导盲杖,且智能探测导盲杖的内部左侧连接有调节机构,所述智能探测导盲杖的内部上侧卡合设置有控制处理器,且智能探测导盲杖的下端左侧固定设置有声波雷达;

语音播报器,其设置在扶手的左侧,且语音播报器的内部外侧固定设置有第一弹簧,所述语音播报器的下端外侧安装有扬声器,且扬声器的上端外侧固定连接有固定块;

无线通信器,其固定连接在扶手的内部左侧,且扶手的后侧连接有按钮,所述按钮的左端连接有移动限位块,且按钮的外侧和移动限位块的右侧均设置有第二弹簧。

2.如权利要求1所述的一种智能盲人导盲拐杖,其特征在于:所述扬声器与语音播报器之间采用转动的方式相连接,且扬声器关于语音播报器的中心线左右对称分布。

3.如权利要求1所述的一种智能盲人导盲拐杖,其特征在于:所述按钮与扶手之间采用滑动的方式相连接,且按钮的横截面性形状为“T”字型结构。

4.如权利要求1所述的一种智能盲人导盲拐杖,其特征在于:所述移动限位块与扶手之间采用滑动的方式相连接,且移动限位块与按钮之间采用卡合的方式相连接。

5.如权利要求1所述的一种智能盲人导盲拐杖,其特征在于:所述调节机构包括衔接轮、安装轮和监控摄像头;

衔接轮,其转动安装在智能探测导盲杖的内部左侧;

安装轮,其连接在衔接轮的左侧;

监控摄像头,其固定连接在安装轮的上端。

6.如权利要求5所述的一种智能盲人导盲拐杖,其特征在于:所述衔接轮与安装轮采用啮合的方式相连接,且安装轮与智能探测导盲杖之间采用转动的方式相连接。
