专利号: 2022221896211
申请人: 钟志刚
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

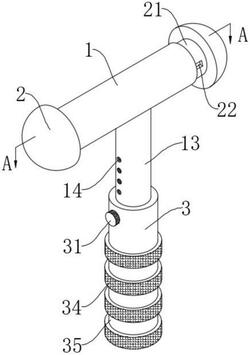

1.一种神经内科叩诊锤,包括:

用于敲击的两个叩诊锤头(2)、设置在两个叩诊锤头(2)之间用于承载叩诊锤头(2)的连接管(1)以及设置在连接管(1)下方的锤柄(13);

其特征在于:两个所述叩诊锤头(2)相对的一侧均固定连接有连接杆(21),所述连接杆(21)的杆身设置有平行于连接管(1)的限位槽(22),且连接杆(21)的杆身嵌设于连接管(1)的内腔,所述限位槽(22)的内腔滑动连接有限位块(11),所述限位块(11)的顶端与连接管(1)的内壁固定连接,所述限位槽(22)垂直于连接杆(21)移动方向的两侧竖向内壁均固定连接有橡胶块(23),所述连接杆(21)远离叩诊锤头(2)的一侧固定连接有限位杆(24),所述连接杆(21)远离叩诊锤头(2)的一侧固定连接有弹簧(25)。

2.根据权利要求1所述的一种神经内科叩诊锤,其特征在于:所述限位杆(24)远离连接杆(21)的一端且位于连接管(1)的内壁固定连接有挡板(12),所述限位杆(24)的杆身贯穿挡板(12),所述弹簧(25)位于连接杆(21)和挡板(12)之间且套接在限位杆(24)的外周。

3.根据权利要求1所述的一种神经内科叩诊锤,其特征在于:所述锤柄(13)的杆身阵列有限位孔(14),且限位孔(14)内壁设置有螺纹,所述锤柄(13)的杆身滑动连接有中空圆柱状的握把(3)。

4.根据权利要求3所述的一种神经内科叩诊锤,其特征在于:所述握把(3)的一侧设置有调节旋钮(31),所述调节旋钮(31)靠近握把(3)的一侧固定连接有与限位孔(14)适配的螺纹杆(32)。

5.根据权利要求4所述的一种神经内科叩诊锤,其特征在于:所述螺纹杆(32)的杆身螺纹贯穿握把(3),所述握把(3)的杆身套设有橡胶套(34),所述橡胶套(34)的外周设置多个凹槽(35)。

6.根据权利要求5所述的一种神经内科叩诊锤,其特征在于:所述凹槽(35)的两侧设置有用于增加粗糙度的表面纹理特征,所述表面纹理特征呈凹凸交错状的条纹。
