专利号: 2022221922288
申请人: 谢斌
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-08-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

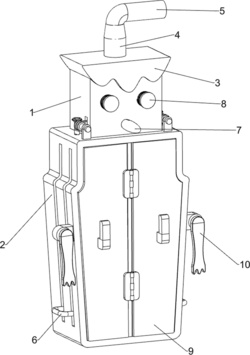

1.一种AB胶同步挤出器,其特征在于,包括:

第一固定块(1),其外壁连接有装料框(2);

第二固定块(3),第一固定块(1)端部连接有第二固定块(3),第二固定块(3)上连接有Y型管(4),Y型管(4)端部连接有出胶管(5);

挤料机构(6),装料框(2)上设有挤料机构(6);

挤料机构(6)包括:

握杆(61),装料框(2)两侧均滑动式连接有握杆(61);

导向杆(62),装料框(2)内的两侧均连接有导向杆(62),导向杆(62)上滑动式连接有滑动块(63),滑动块(63)与握杆(61)固定连接,滑动块(63)上连接有固定杆(64),固定杆(64)上转动式连接有挤压辊(65);

隔板(66),装料框(2)内的中间连接有隔板(66);

还包括升降机构(7),升降机构(7)包括:

丝杆(71),滑动块(63)上通过螺纹连接的方式连接有丝杆(71),丝杆(71)与装料框(2)转动式连接;

第一转轴(72),装料框(2)端部的两侧均转动式连接有第一转轴(72);

第二转轴(73),第一固定块(1)一侧转动式连接有第二转轴(73),第二转轴(73)上连接有两个皮带轮(74),第一转轴(72)上也连接有皮带轮(74),对应的皮带轮(74)之间套有平皮带(75);

锥齿轮(76),丝杆(71)和第一转轴(72)上均连接有锥齿轮(76),两个锥齿轮(76)啮合。

2.根据权利要求1所述的一种AB胶同步挤出器,其特征在于,还包括夹紧机构(8),夹紧机构(8)包括:固定夹板(81),第一固定块(1)一侧内壁连接有两个固定夹板(81),第一固定块(1)一侧滑动式连接有两个按压块(82),按压块(82)上连接有活动夹板(83),活动夹板(83)与固定夹板(81)配合,按压块(82)与第一固定块(1)之间连接有第一弹簧(84)。

3.根据权利要求2所述的一种AB胶同步挤出器,其特征在于,还包括固定机构(9),固定机构(9)包括:第二弹簧(92),隔板(66)两侧均连接有两个第二弹簧(92),对应的第二弹簧(92)之间连接有夹持块(91),夹持块(91)与装料框(2)滑动配合;

隔板(66)另一侧均铰接连接有两个铰接板(93),铰接板(93)上连接有盖板(94),盖板(94)与装料框(2)配合;

推杆(95),盖板(94)一侧连接有推杆(95),推杆(95)与夹持块(91)配合。

4.根据权利要求3所述的一种AB胶同步挤出器,其特征在于,还包括锁紧机构(10),锁紧机构(10)包括:第四固定块(101),装料框(2)的两侧均连接有第四固定块(101),第四固定块(101)上转动式连接有旋转挡杆(102);

卡扣(103),盖板(94)另一侧连接有卡扣(103),卡扣(103)与旋转挡杆(102)配合。
