专利号: 2022221945701
申请人: 孙文其
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2025-02-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

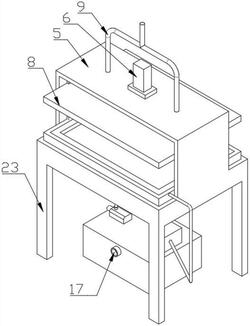

1.一种建筑密封结构防渗透测试台,其特征在于:包括测试槽(1),所述测试槽(1)内部设有试样槽(2),所述试样槽(2)内部设有试样(3),所述试样槽(2)内壁和试样(3)外壁之间设有紧密贴合的密封板(4),所述测试槽(1)下方设有水循环渗透结构,所述测试槽上方设有气体渗透结构,所述气体渗透结构包括固定在测试槽(1)上的支架(5),所述支架(5)顶部设有气缸(6),所述气缸(6)下部设有穿过支架(5)顶部的驱动轴(7),所述驱动轴(7)下方设有驱动板(8),所述驱动板(8)两侧对称设有进气管(9),所述水循环渗透结构包括置于测试槽(1)下方的水箱(10),所述水箱(10)上方连接有水泵(11),所述水箱(10)上方设有过滤器(12),所述水泵(11)上方连接有进水管(13),所述过滤器(12)两侧连接有出水管(14),所述试样槽(2)、密封板(4)上设有进水孔(15)、出水孔(16),所述进水管(13)一端穿过进水孔(15),所述过滤器(12)一侧的出水管(14)一端穿过出水孔(16),所述过滤器(12)另一侧的出水管(14)端部穿入水箱(10)。

2.根据权利要求1所述的一种建筑密封结构防渗透测试台,其特征在于:所述水箱(10)上设有进水口(17)。

3.根据权利要求1所述的一种建筑密封结构防渗透测试台,其特征在于:所述支架(5)两侧上设有与驱动板(8)相匹配的滑轨(18),所述气缸(6)上设有固定在支架(5)顶部的螺丝。

4.根据权利要求1所述的一种建筑密封结构防渗透测试台,其特征在于:所述测试槽(1)、试样槽(2)底部上设有出风孔(19),所述测试槽(1)底部设有置于出风孔(19)上的风力传感器(20),所述测试槽(1)内底壁与试样槽(2)外底壁之间设有风道(21)。

5.根据权利要求1所述的一种建筑密封结构防渗透测试台,其特征在于:所述驱动板(8)为内中空结构,所述进气管(9)一端插进驱动板(8)内,所述驱动板(8)底部周边设有密封圈(22)。

6.根据权利要求1所述的一种建筑密封结构防渗透测试台,其特征在于:所述测试槽(1)下部设有支撑腿(23)。

7.根据权利要求1所述的一种建筑密封结构防渗透测试台,其特征在于:所述试样槽(2)底部设有丝性油墨涂料层。
