专利号: 2022222351819
申请人: 郑鹏涛
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

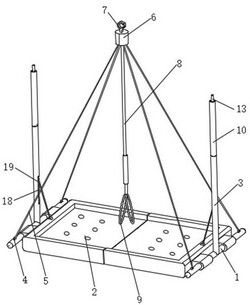

1.一种深井救援打捞器,包括一对横杆(1)和一对支撑平台(2),其特征在于:两所述横杆(1)的外表面均铰接有支撑平台(2),且两支撑平台(2)呈对称设置,两所述横杆(1)的外表面均固定安装有连接管(3);

两所述横杆(1)的外表面均固定安装有两连接环(4),四所述连接环(4)的外表面均设置有支撑绳(5),四所述支撑绳(5)远离连接环(4)的一端设置有连接块(6),所述连接块(6)的上端设置有安全锁扣(7),所述连接块(6)的下端设置有安全绳(8),所述安全绳(8)远离连接块(6)的一端设置有安全绑带(9);

两所述连接管(3)的上侧均设置有加长管(10),两所述加长管(10)的内部均设置有转杆(13),且两转杆(13)的上端均贯穿于加长管(10)的上端,两所述转杆(13)的外表面均套接有轴承A(14),且两轴承A(14)的外表面均与加长管(10)的内壁固定连接,两所述转杆(13)的下侧均设置有丝杆(16),两所述丝杆(16)的外表面均套接有轴承B(26),且两轴承B(26)的外表面均与连接管(3)的内壁固定连接;

两丝杆(16)的外表面均啮合连接有螺母(17),两所述连接管(3)的外表面均开设有通槽(18),且两通槽(18)呈对称设置,两螺母(17)的外表面均铰接有连接杆(19),且两连接杆(19)远离螺母(17)的一端均贯穿于通槽(18),并且两连接杆(19)远离螺母(17)的一端均与支撑平台(2)的上表面铰接连接;

一个所述支撑平台(2)的侧表面开设有两插槽(20),两所述插槽(20)的内壁均设置有磁性块(21),另一个所述支撑平台(2)的侧表面固定连接有两金属块(22),且两金属块(22)靠近一个支撑平台(2)的一端均插设于插槽(20)的内部,并且两金属块(22)靠近一个支撑平台(2)的一端均与磁性块(21)的外表面紧密接触。

2.根据权利要求1所述的一种深井救援打捞器,其特征在于:两所述连接管(3)远离横杆(1)的一端均开设有螺纹槽A(12),两所述加长管(10)靠近连接管(3)的一端均固定连接有固定环A(11),两所述固定环A(11)的外表面均设置有螺纹段,且两固定环A(11)的螺纹段均与螺纹槽A(12)的内壁啮合连接,两所述加长管(10)远离连接管(3)的一端均开设有螺纹槽B(15),且两螺纹槽B(15)的内壁均与两固定环A(11)的螺纹段相适应。

3.根据权利要求1所述的一种深井救援打捞器,其特征在于:两所述丝杆(16)远离横杆(1)的一端均开设有插孔A(23),两所述转杆(13)靠近丝杆(16)的一端均固定连接有插设块(24),且插设块(24)靠近丝杆(16)的一端均插设于插孔A(23)的内部,两所述转杆(13)远离丝杆(16)的一端均开设有插孔B(25),且两插孔B(25)的大小均与两插设块(24)的大小相适应。

4.根据权利要求1所述的一种深井救援打捞器,其特征在于:四所述连接环(4)呈两两对称设置,且四支撑绳(5)远离连接块(6)的一端均系于连接环(4)的外表面。

5.根据权利要求1所述的一种深井救援打捞器,其特征在于:两所述支撑平台(2)均呈中间低,外沿高的设置,两所述支撑平台(2)的上表面均开设有排水孔,且排水孔的下端均贯穿于支撑平台(2)的下表面。

6.根据权利要求1所述的一种深井救援打捞器,其特征在于:两所述支撑平台(2)的上表面均黏合有橡胶垫,两所述橡胶垫的外表面均开设有防滑纹。
