专利号: 2022222378506
申请人: 山东科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

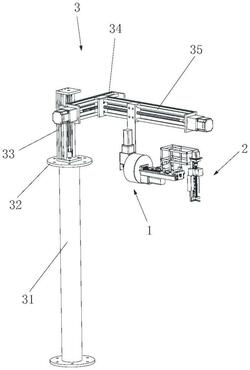

1.一种乳腺穿刺手术机器人,包括微调机构,其特征在于,所述微调机构包括第一电机、第二电机、第一齿轮、第二齿轮、第三齿轮和圆柱内齿轮,所述第一电机连有第一减速器,所述第一减速器与第一齿轮连接,第一齿轮与圆柱内齿轮相啮合,所述圆柱内齿轮上设有端盖,所述第二电机通过第二减速器固定在端盖上,第二减速器与端盖连接处设有第一轴承,第二减速器与第二齿轮连接,第二齿轮与第三齿轮啮合,所述第三齿轮中间设有转动轴,转动轴与第二连接板连接,所述转动轴上设有第一套筒,第一套筒外套有第二套筒,所述转动轴穿过端盖连接有直线模组,所述直线模组上连接有稳定组件。

2.根据权利要求1所述的一种乳腺穿刺手术机器人,其特征在于,还包括穿刺机构,所述穿刺机构通过第一连接板固定在稳定组件上,穿刺机构包括穿刺针、第一丝杠和第三电机;所述第一丝杠两端通过固定底座连接,所述第一丝杠通过第一联轴器与第三电机连接,所述第一丝杠上设有连接块,所述连接块通过丝杠配合块与第一丝杠连接;所述连接块一侧连接有滑动组件,另一侧设有固定块,所述固定块上设有固定槽,穿刺针通过固定槽固定在固定块上。

3.根据权利要求1所述的一种乳腺穿刺手术机器人,其特征在于,还包括移动机构,所述移动机构通过第二连接板与第一电机连接;所述移动机构包括固定支架和固定座和三个相同的移动组件,所述固定支架为中空结构,固定座固定在固定支架上,所述三个移动组件为第一移动组件、第二移动组件和第三移动组件;所述第一移动组件在第一方向上移动,第二移动组件固定在第一组件上在第二方向上移动,所述第二方向与第一方向垂直,第三移动组件固定在第二移动组件上在第三方向上移动,所述第三方向垂直于第一方向与第二方向组成的面;每个移动组件都包括电机、第一滑块、第二丝杠、立板和滑动轴;所述立板之间连接着第二丝杠,滑动轴位于第二丝杠两侧,滑动轴的两端固定在立板上;所述立板中间还设有轨道板,所述第一滑块贴合在轨道板上,电机上都连接有减速器,所述减速器通过第二联轴器与第二丝杠连接。

4.根据权利要求1所述的一种乳腺穿刺手术机器人,其特征在于,所述直线模组包括固定板、第三丝杠、第二滑块和第一滑轨;所述第一滑轨两侧连接着固定板,第三丝杠穿过固定板与转动轴连接,第二滑块与第一滑轨相适配,第三丝杠穿过第二滑块,所述第二滑块上连接有把套,所述把套连接在稳定组件上,所述第一滑轨外套有支座。

5.根据权利要求4所述的一种乳腺穿刺手术机器人,其特征在于,所述稳定组件通过支撑座固定在支座上;所述稳定组件包括两个四边体框架,两个所述四边体框架其中的一个角重合,且两个四边体框架的一条棱完全重合,所述稳定组件连接处都是可旋转连接。

6.根据权利要求3所述的一种乳腺穿刺手术机器人,其特征在于,所述第一套筒上设有第二轴承,所述第二轴承内侧与第一套筒连接,外侧与第二套筒连接,所述转动轴与端盖连接处设有第三轴承,转动轴与第二连接板连接处设有第四轴承。

7.根据权利要求2所述的一种乳腺穿刺手术机器人,其特征在于,所述滑动组件固定在稳定组件上,所述滑动组件包括滑台、第三滑块和第二滑轨;所述滑台固定在稳定组件上,第二滑轨与滑台相适配,第三滑块与第二滑轨相适配。

8.根据权利要求7所述的一种乳腺穿刺手术机器人,其特征在于,所述滑台上还连接有直线电机,直线电机上设有通孔,所述直线电机上还设有第三滑轨。

9.根据权利要求2所述的一种乳腺穿刺手术机器人,其特征在于,所述穿刺机构底部的固定底座在与第一丝杠连接处设有第五轴承。
