专利号: 2022222425969
申请人: 王玉强
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

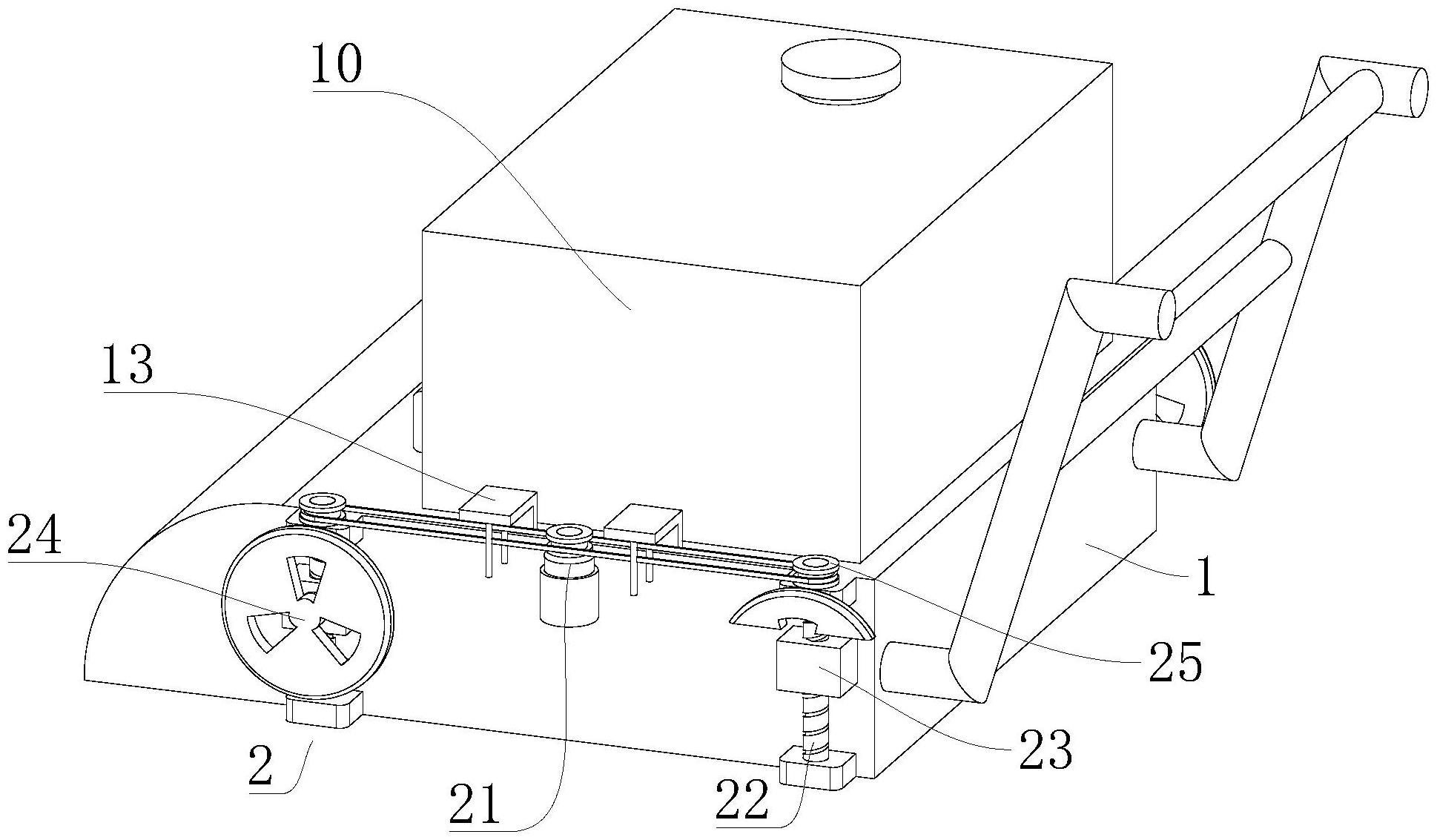

1.一种扶梯踏板清扫机构,包括安装外壳(1),其特征在于:所述安装外壳(1)的两侧外壁上分别安装有移动组件(2),所述安装外壳(1)的两侧内壁上通过轴承分别安装有毛刷辊(3)与擦拭辊(4),所述毛刷辊(3)与所述擦拭辊(4)的侧壁上分别固定安装有第一主动同步轮(5),且两个所述第一主动同步轮(5)通过同步带相连接,所述毛刷辊(3)远离所述第一主动同步轮(5)的一端与驱动结构相连接,所述安装外壳(1)的顶部内壁上分别安装有剔除板(6)与鼓风机(7),所述鼓风机(7)的输出端连接有第一连接管(8),所述剔除板(6)的侧壁上固定安装有喷吹管(9),且所述第一连接管(8)的另一端与所述喷吹管(9)相连接,所述安装外壳(1)的顶部外壁上安装有清洁箱(10),所述清洁箱(10)的内部分别设置有喷水组件(11)与抽尘组件(12),且所述喷水组件(11)与所述抽尘组件(12)的输出端分别延伸至所述安装外壳(1)的顶部内壁上。

2.根据权利要求1所述的一种扶梯踏板清扫机构,其特征在于:所述安装外壳(1)的一侧内壁上通过轴承安装有第一转动杆,且所述第一转动杆与所述同步带相接触。

3.根据权利要求1所述的一种扶梯踏板清扫机构,其特征在于:所述移动组件(2)包括电机(21),且所述电机(21)位于所述安装外壳(1)的两侧外壁上,所述电机(21)的输出端连接有第二主动同步轮,所述安装外壳(1)的两侧外壁上分别安装有定位板,所述定位板上通过轴承安装有螺杆(22),所述螺杆(22)的侧壁上螺纹连接有连接块(23),所述连接块(23)的一侧外壁上通过轴承安装有滚轮(24),所述螺杆(22)的一端安装有从动同步轮(25),且所述第二主动同步轮通过同步带与所述从动同步轮(25)相连接。

4.根据权利要求1所述的一种扶梯踏板清扫机构,其特征在于:所述安装外壳(1)的顶部外壁上分别安装有L形板(13),所述L形板(13)的一侧外壁上通过轴承分别安装有第二转动杆。

5.根据权利要求1所述的一种扶梯踏板清扫机构,其特征在于:所述清洁箱(10)的内部分为存水区(14)、收集区(15)和动力区(16),所述存水区(14)、所述收集区(15)和所述动力区(16)之间设置有T形板。

6.根据权利要求5所述的一种扶梯踏板清扫机构,其特征在于:所述喷水组件(11)包括水泵(1101),且所述水泵(1101)位于所述动力区(16)的内部,所述水泵(1101)的输入端连接有抽水管,且所述抽水管的另一端延伸至所述存水区(14)的内部,所述水泵(1101)的输出端连接有输水管(1102),所述输水管(1102)的另一端延伸至所述安装外壳(1)的顶部内壁上连接有出水管(1103),所述出水管(1103)的侧壁上分别连接有喷头。

7.根据权利要求5所述的一种扶梯踏板清扫机构,其特征在于:所述抽尘组件(12)包括引风机(1201),且所述引风机(1201)位于所述动力区(16)的内部,所述引风机(1201)的输出端连接有第二连接管,所述第二连接管的另一端延伸至所述收集区(15)的内侧连接有除尘袋,所述引风机(1201)的输出端连接有第三连接管,所述第三连接管的另一端连接有三通接头(1202),所述三通接头(1202)的两端分别连接有抽尘管(1203),所述抽尘管(1203)的另一端延伸至所述安装外壳(1)的内部连接有吸尘头。
