专利号: 2022222523162
申请人: 卜庆江
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

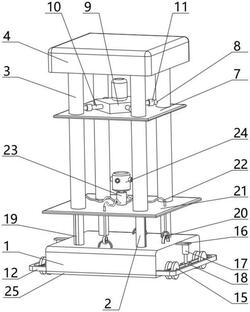

1.一种桥梁建筑施工用临时墩,包括底座(1)和安装有顶板(4)的套杆(3),其特征在于:所述底座(1)的上表面对称固定安装有支撑杆(2),所述支撑杆(2)的与套杆(3)呈滑动安装,所述支撑杆(2)远离底座(1)的一端固定安装有活塞(5),所述顶板(4)的下表面固定安装有密封垫(6),所述套杆(3)的外壁中部固定安装有安装板(7),所述安装板(7)的上表面固定安装有空压机(9),所述空压机(9)的外壁对称固定安装有输出管(10),所述套杆(3)靠近输出管(10)的外壁对称固定安装有气管(8)。

2.根据权利要求1所述的一种桥梁建筑施工用临时墩,其特征在于:所述输出管(10)的外壁固定安装有连接环(11),所述输出管(10)通过连接环(11)与气管(8)相连接。

3.根据权利要求1所述的一种桥梁建筑施工用临时墩,其特征在于:所述底座(1)的外壁底部对称固定安装有延伸杆(12),所述延伸杆(12)的内壁对称固定安装有安装块(13)。

4.根据权利要求3所述的一种桥梁建筑施工用临时墩,其特征在于:所述安装块(13)的内壁转动安装有安装杆(14),所述安装杆(14)远离安装块(13)的一端转动安装有车轮(15)。

5.根据权利要求4所述的一种桥梁建筑施工用临时墩,其特征在于:所述底座(1)的外壁顶部对称固定安装有矩形板(16),所述矩形板(16)的下表面固定安装有液压杆(17),所述底座(1)的下表面固定安装有防滑垫(25)。

6.根据权利要求5所述的一种桥梁建筑施工用临时墩,其特征在于:所述液压杆(17)的输出端固定安装有限位杆(18),所述限位杆(18)与安装杆(14)呈贴合连接。

7.根据权利要求1所述的一种桥梁建筑施工用临时墩,其特征在于:所述支撑杆(2)的外壁开设有刻度槽(19),所述套杆(3)远离顶板(4)的一端固定安装有限位板(21)。

8.根据权利要求7所述的一种桥梁建筑施工用临时墩,其特征在于:所述底座(1)的上表面对称固定安装有安装环(20),所述安装环(20)的外壁固定安装有钢丝绳(22)。

9.根据权利要求8所述的一种桥梁建筑施工用临时墩,其特征在于:所述限位板(21)的上表面固定安装有安装柱(23),所述安装柱(23)的上表面转动安装有红外线水平仪(24),所述钢丝绳(22)通过限位板(21)与安装柱(23)相连接。
