专利号: 2022222541048
申请人: 赵庆锁
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

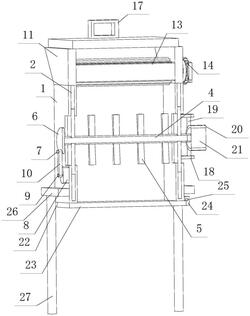

1.一种浓缩饲料加工机,包括箱体(1),其特征在于:所述箱体(1)的上表面开设有两个相对称的槽口(2),两个槽口(2)的前后内侧壁均放置有十字板(3),两个十字板(3)的正面和背面均与其相靠近的槽口(2)的内壁接触,两个十字板(3)之间通过轴承转动连接有搅拌轴(4),搅拌轴(4)的外表面固定连接多组搅拌叶(5),搅拌轴(4)的最左端固定连接有偏心轮(6),偏心轮(6)的左侧面通过轴承转动连接有偏心杆(7),箱体(1)的左侧面固定连接有固定块(8),固定块(8)的左侧面通过轴承转动连接有固定杆(9),偏心杆(7)的外表面固定连接有连杆(10),连杆(10)的底端与固定杆(9)固定连接。

2.根据权利要求1所述的一种浓缩饲料加工机,其特征在于:所述箱体(1)的上表面固定连接有料斗(11),料斗(11)的前后内侧壁之间均通过轴承转动连接有粉碎轴(12),每个粉碎轴(12)的外表面均固定连接有粉碎筒(13),两个粉碎轴(12)的外表面均固定连接有齿轮(14),且两个齿轮(14)啮合连接,位于最前方的齿轮(14)与外界的电机输出端固定连接。

3.根据权利要求2所述的一种浓缩饲料加工机,其特征在于:所述料斗(11)的上表面固定连接有两个相对称的连接板(15),两个连接板(15)之间铰接有盖板(16),盖板(16)的上表面固定连接有拉手(17)。

4.根据权利要求1所述的一种浓缩饲料加工机,其特征在于:所述箱体(1)的右侧面固定连接有四个呈矩阵式排列的限位板(18),位于最前方的两个限位板(18)之间与位于最后方的两个限位板(18)之间均固定连接有限位杆(19),两个限位杆(19)的外表面套接有限位环(20),限位环(20)的内部固定镶嵌有第一电机(21),第一电机(21)的输出端与搅拌轴(4)的最右端固定连接。

5.根据权利要求1所述的一种浓缩饲料加工机,其特征在于:所述箱体(1)的底部固定连接有两个相对称的密封板(22),两个密封板(22)之间铰接有出料板(23),出料板(23)的右侧面和密封板(22)的右侧面均固定连接有锁止块(24),两个锁止块(24)的正面均开设有通孔(25)。

6.根据权利要求1所述的一种浓缩饲料加工机,其特征在于:所述箱体(1)的外表面固定连接有固定环(26),固定环(26)的底部固定连接有四个呈矩阵式排列的支撑杆(27)。

7.根据权利要求1所述的一种浓缩饲料加工机,其特征在于:每个所述槽口(2)的内底壁均固定连接有两个相对称的往复杆(28),每个往复杆(28)均与其相靠近的十字板(3)插接。
