专利号: 2022222580288
申请人: 吴德敏
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

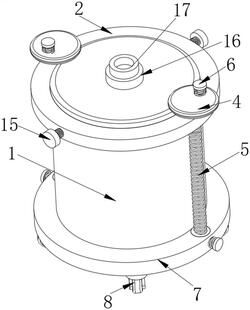

1.一种用于石油开采的存放装置,包括石油罐本体(1),其特征在于:所述石油罐本体(1)顶端的外表面活动套接有第一套接块(2),所述第一套接块(2)内部的左右两端均螺纹套接有第一螺纹杆(3),所述第一螺纹杆(3)的一端贯穿石油罐本体(1)并与石油罐本体(1)的内壁螺纹套接,所述第一套接块(2)内部的前后两端均螺纹套接有第二螺纹杆(5),所述第二螺纹杆(5)的顶端固定连接有位于第一套接块(2)外部的转盘(4),所述石油罐本体(1)的外表面活动套接有位于第一套接块(2)下方的第二套接块(7),所述第二套接块(7)的底部活动安装有滚轮(8),所述第二套接块(7)的内部开设有通口(9),所述第二螺纹杆(5)的下端固定连接有位于通口(9)内部的工型块(10),所述第二套接块(7)的内部活动套接有限位杆(11),所述限位杆(11)的一端延伸至通口(9)的内部且与工型块(10)的外表面活动套接,所述工型块(10)的外表面与通口(9)的内壁活动套接,所述转盘(4)的内部活动套接有插销(6),所述插销(6)的下端贯穿第一套接块(2)并与第一套接块(2)的内壁活动套接。

2.根据权利要求1所述的一种用于石油开采的存放装置,其特征在于:所述限位杆(11)的另一端固定连接有位于第二套接块(7)外部的拉块(12),所述拉块(12)的外径比限位杆(11)的外径大。

3.根据权利要求1所述的一种用于石油开采的存放装置,其特征在于:所述限位杆(11)的外表面活动套接有位于拉块(12)侧面与第二套接块(7)外表面之间的刚性弹簧(13),所述刚性弹簧(13)的另一端与拉块(12)的侧面固定连接,所述刚性弹簧(13)的另一端与第二套接块(7)的外表面固定连接。

4.根据权利要求1所述的一种用于石油开采的存放装置,其特征在于:所述转盘(4)的顶部固定安装有弹力绳(14),所述弹力绳(14)的另一端与插销(6)固定连接。

5.根据权利要求1所述的一种用于石油开采的存放装置,其特征在于:所述石油罐本体(1)的顶端固定安装有阀门(16),所述阀门(16)的顶部固定安装有进油管(17)。

6.根据权利要求1所述的一种用于石油开采的存放装置,其特征在于:所述第一螺纹杆(3)的另一端固定连接有位于第一套接块(2)外部的旋转块(15),所述旋转块(15)的数量为两个,两个所述旋转块(15)的尺寸均相同。
