专利号: 2022222588063
申请人: 深圳市亿万光年电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 烟草;雪茄烟;纸烟;吸烟者用品
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种弹仓分体的雾化器,其特征在于,包括:

壳体(1),所述壳体(1)内部设置有用于安装电池(31)的电池仓(11)和雾化仓(12),所述电池仓(11)和所述雾化仓(12)之间通过分隔板(13)隔开,所述雾化仓(12)靠近所述电池仓(11),所述雾化仓(12)一端开设有用于供雾化弹(2)置入的置入口(121);

雾化弹(2),所述雾化弹(2)可拆卸地设置于所述雾化仓(12)的内部;

其中,所述雾化弹(2)卡扣连接于所述雾化仓(12)的内壁。

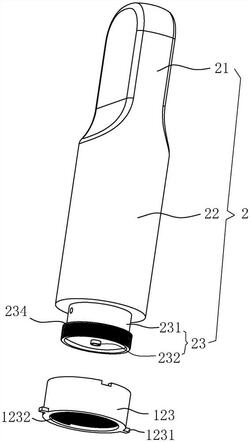

2.根据权利要求1所述的一种弹仓分体的雾化器,其特征在于,所述雾化弹(2)包括弹嘴(21)、弹管(22)和连接件(23),所述弹管(22)的一端与所述弹嘴(21)固定,所述弹管(22)的另一端与所述连接件(23)固定,所述弹管(22)内部放置有加热芯(221),所述加热芯(221)与所述电池(31)电连接。

3.根据权利要求2所述的一种弹仓分体的雾化器,其特征在于,所述雾化弹(2)能够在所述雾化仓(12)中转动,所述雾化仓(12)的内壁靠近所述雾化仓(12)的底部处设置有连接扣(122),所述连接件(23)可拆卸地安装有适配环(123),所述适配环(123)的外侧壁设置有连接凸块(1231),所述连接凸块(1231)与所述连接扣(122)相互配合,所述适配环(123)与所述雾化仓(12)内壁卡扣连接。

4.根据权利要求3所述的一种弹仓分体的雾化器,其特征在于,所述连接凸块(1231)与所述连接扣(122)过盈配合。

5.根据权利要求4所述的一种弹仓分体的雾化器,其特征在于,所述连接扣(122)的边沿位于所述连接凸块(1231)进入处设置有倒角(1221)。

6.根据权利要求3所述的一种弹仓分体的雾化器,其特征在于,所述适配环(123)内侧设置有内螺纹(1232),所述连接件(23)外侧设置有用于与所述内螺纹(1232)配合的外螺纹(234),所述雾化弹(2)与所述适配环(123)螺纹连接。

7.根据权利要求6所述的一种弹仓分体的雾化器,其特征在于,还包括供电机构(3),所述供电机构(3)包括电池(31)、用于与所述雾化弹(2)连接以形成通电回路的导电外环(32)和位于导电外环(32)内的通电凸块(33),所述电池(31)设于所述电池仓(11)内,所述导电外环(32)与所述通电凸块(33)均固定于所述雾化仓(12)底部,所述导电外环(32)与所述通电凸块(33)之间设置有绝缘隔件,所述导电外环(32)与所述电池(31)的一极电连接,所述通电凸块(33)与所述电池(31)的另一极电连接。

8.根据权利要求7所述的一种弹仓分体的雾化器,其特征在于,所述连接件(23)包括通电外环(231)和通电触块(232),所述通电触块(232)设置于通电外环(231)内,所述通电外环(231)与通电触块(232)之间设置有绝缘件,所述加热芯(221)的一端与所述通电外环(231)电连接,所述加热芯(221)的另一端与所述通电触块(232)电连接。

9.根据权利要求1所述的一种弹仓分体的雾化器,其特征在于,所述壳体(1)在所述雾化仓(12)远离电池仓(11)一侧开设有观测窗(14)。

10.根据权利要求1所述的一种弹仓分体的雾化器,其特征在于,所述壳体(1)在所述电池仓(11)远离雾化仓(12)的一侧设置有透光面板(15),所述透光面板(15)内壁设置有用于显示电压的指示灯(151),所述指示灯(151)与所述电池(31)电连接。
