专利号: 2022222666058
申请人: 苏州麦赫建筑装饰设计有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-11-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

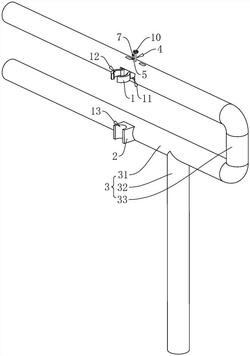

1.一种养老院卫生间扶手,包括扶手本体(3),其特征在于:包括设置在所述扶手本体(3)上用于分别与拐杖两侧活动抵接的两个夹爪(1),两个所述夹爪(1)均滑移设置在所述扶手本体(3)上,所述扶手本体(3)上设置有用于驱使其中一个所述夹爪(1)朝靠近或远离另一个所述夹爪(1)的方向运动的驱动组件(8)。

2.根据权利要求1所述的一种养老院卫生间扶手,其特征在于:所述驱动组件(8)包括用于驱使其中一个所述夹爪(1)朝靠近另一个所述夹爪(1)的方向运动的驱动弹性件(81)和用于驱使其中一个所述夹爪(1)朝远离另一个所述夹爪(1)的方向运动的驱动件,所述驱动弹性件(81)和所述驱动件均设置在同一个夹爪(1)上。

3.根据权利要求2所述的一种养老院卫生间扶手,其特征在于:所述驱动组件(8)设置有两个,两个所述驱动组件(8)分别设置在两个所述夹爪(1)上,所述驱动件设置为驱动杆(82),所述扶手本体(3)上设置有用于驱使两个所述驱动杆(82)同步朝相互远离的方向运动的同步组件(4)。

4.根据权利要求3所述的一种养老院卫生间扶手,其特征在于:所述驱动杆(82)的形状设置为圆柱状,所述同步组件(4)包括沿所述驱动杆(82)的长度方向设置在两个所述驱动杆(82)中间的转动杆(41)和固定在所述转动杆(41)圆弧周壁上的两个弧形板(42),两个所述弧形板(42)沿所述转动杆(41)中心对称设置,两个所述弧形板(42)的外弧面分别与两个所述驱动杆(82)的圆弧周壁活动抵接。

5.根据权利要求4所述的一种养老院卫生间扶手,其特征在于:两个所述弧形板(42)中至少一个上开设有固定槽(9),所述扶手本体(3)上设置有与所述固定槽(9)插接适配的插销(5),当两个所述夹爪(1)朝相互远离的方向运动至拐杖能够推入两个所述夹爪(1)之间时,所述插销(5)位于所述固定槽(9)内。

6.根据权利要求1所述的一种养老院卫生间扶手,其特征在于:两个所述夹爪(1)相互靠近的一侧均设置有防滑结构(12),所述防滑结构(12)与拐杖活动抵接。

7.根据权利要求6所述的一种养老院卫生间扶手,其特征在于:所述扶手本体(3)上设置有定位块(2),所述定位块(2)上开设有定位槽(13),所述定位槽(13)两端开口设置,当两个所述夹爪(1)对拐杖进行夹持时,所述定位槽(13)内壁与所述拐杖抵接。

8.根据权利要求4所述的一种养老院卫生间扶手,其特征在于:所述转动杆(41)上设置有用于便于驱使所述转动杆(41)转动的转动件(10),所述转动件(10)与所述转动杆(41)固定连接。
