专利号: 2022223046866
申请人: 安徽创谦建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

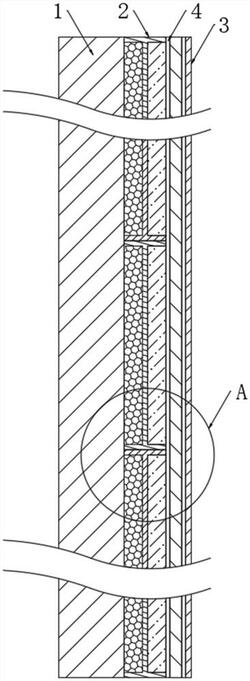

1.一种隔音保温墙体,包括内墙体(1)和隔音保温层(2),其特征在于:所述隔音保温层(2)设置在内墙体(1)的一侧,所述隔音保温层(2)的一侧设置有外墙(3),所述隔音保温层(2)和外墙(3)之间设置有阻燃层(4),所述隔音保温层(2)由若干隔音保温单元(21)拼接组成。

2.根据权利要求1所述的一种隔音保温墙体,其特征在于:所述隔音保温单元(21)包括硬质围框(211),所述硬质围框(211)内侧的中部固定连接有硬质隔板(212),所述硬质隔板(212)的两侧分别固定连接有保温棉块(213)和隔音棉块(214),所述保温棉块(213)和隔音棉块(214)均设置在硬质围框(211)的内部。

3.根据权利要求2所述的一种隔音保温墙体,其特征在于:所述硬质围框(211)的一侧对称开设有第一燕尾槽(215),所述硬质围框(211)的另一侧对称设置有第一梯形卡块(216),两个所述第一梯形卡块(216)分别与两个所述第一燕尾槽(215)对应设置,所述硬质围框(211)的底端对称开设有第二燕尾槽(217),所述硬质围框(211)的顶端对称设置有第二梯形卡块(218),两个所述第二梯形卡块(218)分别与两个所述第二燕尾槽(217)对应设置。

4.根据权利要求3所述的一种隔音保温墙体,其特征在于:两个所述第二燕尾槽(217)分别设置在硬质围框(211)底端两侧的四等分的节点处。

5.根据权利要求2所述的一种隔音保温墙体,其特征在于:所述硬质围框(211)和硬质隔板(212)的材料均为聚氨酯塑料。

6.根据权利要求1所述的一种隔音保温墙体,其特征在于:所述外墙(3)包括墙体(31),所述墙体(31)的一侧设置有砂浆平层(33),所述墙体(31)和砂浆平层(33)之间设置有防水层(32)。

7.根据权利要求1所述的一种隔音保温墙体,其特征在于:所述阻燃层(4)的材料为玻璃纤维或石棉纤维。
