专利号: 202222305202X
申请人: 南通橙色机械科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

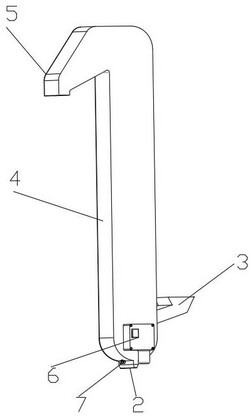

1.具有排灰功能的斗式上料组件,包括进料罩(3)、上料罩(4)和出料管(5),且出料管(5)出料端设于食品包装机(1)的进料管内,其特征在于:上料罩(4)进料孔处固定连接有进料罩(3),上料罩(4)出料孔处固定连接有出料管(5);

上料罩(4)底部连接有排灰组件,排灰组件包括驱动组件、导料组件和封堵组件,驱动组件、导料组件和封堵组件均与上料罩(4)连接,封堵组件与导料组件贴合滑动连接,封堵组件与驱动组件连接,驱动组件驱动封堵组件移动,移动后的封堵组件将导料组件封堵或者打开;

上料罩(4)内设有上料组件,上料组件包括驱动电机(6)、横轴(9)、同步带(12)、挖斗(13)和同步轮(14),上料罩(4)下端圆心部位处和上端圆心部位处均通过轴承转动连接有横轴(9),驱动电机(6)安装于上料罩(4),且驱动电机(6)驱动端与其中一个横轴(9)固定连接,所述横轴(9)外壁固定连接有同步轮(14),同步轮(14)啮合连接有同步带(12),同步带(12)外壁等间距固定连接有挖斗(13);

上料罩(4)内壁还连接有封料组件,封料组件与同步带(12)和同步轮(14)活动连接,封料组件将食品封堵在同步带(12)和同步轮(14)外侧。

2.根据权利要求1所述的具有排灰功能的斗式上料组件,其特征在于,导料组件包括排灰罩(2)和出灰孔(16),上料罩(4)内底部最下端开设有出灰孔(16),上料罩(4)在出灰孔(16)下方处固定连接有排灰罩(2)。

3.根据权利要求2所述的具有排灰功能的斗式上料组件,其特征在于,封堵组件包括弧形板(15)和弧形槽(17),上料罩(4)在出灰孔(16)的侧壁处开设有弧形槽(17),弧形槽(17)内壁与弧形板(15)外壁贴合滑动连接。

4.根据权利要求2所述的具有排灰功能的斗式上料组件,其特征在于,弧形槽(17)和弧形板(15)的圆心与上料罩(4)下端部位的圆心重合设置。

5.根据权利要求4所述的具有排灰功能的斗式上料组件,其特征在于,驱动组件包括齿圈(7)、驱动马达(8)和齿槽(19),驱动马达(8)安装于上料罩(4)外侧处,驱动马达(8)驱动端连接有齿圈(7),弧形板(15)外壁等间距开设有与齿圈(7)配合使用的齿槽(19)。

6.根据权利要求5所述的具有排灰功能的斗式上料组件,其特征在于,上料罩(4)底部开设有齿圈活动槽(18),且齿圈(7)在齿圈活动槽(18)内活动。

7.根据权利要求6所述的具有排灰功能的斗式上料组件,其特征在于,封料组件包括封板(10)、封板连接板(11)和弧形限位槽(20),封板(10)外壁等间距固定连接有封板连接板(11),且封板连接板(11)安装于上料罩(4)侧壁上,封板(10)上下端均开设有弧形限位槽(20)。

8.根据权利要求7所述的具有排灰功能的斗式上料组件,其特征在于,封板(10)通过弧形限位槽(20)与同步轮(14)外沿侧壁贴合接触。
