专利号: 2022223230277
申请人: 苏州沃道科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

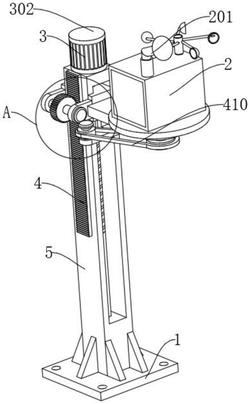

1.一种多参数空气质量检测设备,包括底座(1)和空气质量检测仪主体(2),其特征在于:所述底座(1)的上端固定连接有固定架(5),所述固定架(5)的内部设置有升降组件(3),所述升降组件(3)包括支撑板(301)、驱动电机(302)、滑动座(303)和往复丝杆(304),所述固定架(5)的上端固定连接有驱动电机(302),所述固定架(5)的内部转动连接有往复丝杆(304),所述驱动电机(302)的输出轴端与往复丝杆(304)之间固定连接,所述往复丝杆(304)的圆周面螺纹连接有滑动座(303),所述滑动座(303)的前端固定连接有支撑板(301),所述固定架(5)的左端设置有角度调节装置(4)。

2.根据权利要求1所述的一种多参数空气质量检测设备,其特征在于:所述角度调节装置(4)包括齿板(401)、第一轴承座(402)、齿轮(403)、第三转轴(404)、主动轮(405)、第一锥齿轮(406)、第二轴承座(407)、第二锥齿轮(408)、第一转轴(409)、皮带(410)、从动轮(411)和第二转轴(412),所述固定架(5)的左端固定连接齿板(401),所述滑动座(303)的左端固定连接第一轴承座(402),所述第一轴承座(402)的内部转动连接第三转轴(404),所述第三转轴(404)的圆周面固定连接齿轮(403),所述齿轮(403)与齿板(401)啮合,所述第三转轴(404)的前端固定连接第二锥齿轮(408),所述滑动座(303)的下端固定连接第二轴承座(407),所述第二轴承座(407)的内部转动连接第一转轴(409),所述第一转轴(409)的圆周面固定连接主动轮(405),所述第一转轴(409)的上端固定连接第一锥齿轮(406),所述第一锥齿轮(406)与第二锥齿轮(408)啮合,所述支撑板(301)的内部转动连接第二转轴(412),所述第二转轴(412)的圆周面固定连接从动轮(411),所述主动轮(405)和从动轮(411)之间通过皮带(410)连接,所述第二转轴(412)的上端固定连接圆盘(413)。

3.根据权利要求1所述的一种多参数空气质量检测设备,其特征在于:所述空气质量检测仪主体(2)固定安装在圆盘(413)的上端,所述空气质量检测仪主体(2)包括存储模块(202)、进风管(201)、控制模块(203)和感应检测模块(204),所述空气质量检测仪主体(2)的上端固定连接进风管(201),所述空气质量检测仪主体(2)的内部固定安装有存储模块(202)、控制模块(203)和感应检测模块(204)。

4.根据权利要求1所述的一种多参数空气质量检测设备,其特征在于:所述底座(1)的上端面开设有安装孔,所述底座(1)的上端固定连接有加固块,所述加固块与固定架(5)之间固定连接。

5.根据权利要求1所述的一种多参数空气质量检测设备,其特征在于:所述滑动座(303)俯视的端面形状为工字型,且所述滑动座(303)与固定架(5)的前后两端滑动连接。
