专利号: 202222330443X
申请人: 汤婉婉
专利类型:实用新型
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2023-09-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

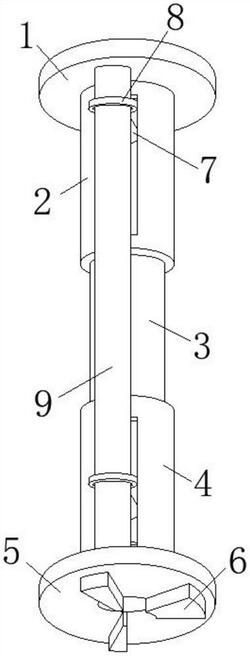

1.一种土木施工用灌注桩,包括顶盘(1),其特征在于:所述顶盘(1)的底面上固接有套管一(2),所述套管一(2)的侧壁内开设有凹槽,所述凹槽内滑动套接有伸缩管(3),所述伸缩管(3)的另一端滑动套接有套管二(4),所述套管二(4)的另一端固接有底盘(5),所述底盘(5)的底面上固接有卡块(6),且伸缩管(3)的侧壁上安装有衔接杆(7),所述衔接杆(7)的另一端分别延伸至套管一(2)和套管二(4)外,且衔接杆(7)的伸出端上固接有套环(8),所述套环(8)内滑动套接有导柱(9),所述导柱(9)的顶面与顶盘(1)的底面固接,且导柱(9)的底面与底盘(5)的顶面接触连接。

2.根据权利要求1所述的一种土木施工用灌注桩,其特征在于:所述套管一(2)和套管二(4)的侧壁上分别开设有贯通凹槽的滑道,所述滑道的侧壁上开设有卡孔,所述衔接杆(7)内开设有空腔一,所述空腔一的侧壁上安装有电动推杆一(10),所述电动推杆一(10)的另一端固接有滑板(11),所述滑板(11)与空腔一的侧壁滑动连接,且滑板(11)的侧壁上铰接有拉杆(12),所述拉杆(12)的另一端铰接有卡杆(13),所述卡杆(13)的侧壁上滑动套接有定位板(14),所述定位板(14)与空腔一的侧壁固接,且卡杆(13)的顶端延伸至衔接杆(7)外,且卡杆(13)的伸出端与卡孔嵌合套接。

3.根据权利要求2所述的一种土木施工用灌注桩,其特征在于:所述衔接杆(7)设置有两个,且两个衔接杆(7)平行设置,所述滑道与衔接杆(7)滑动套接,所述拉杆(12)和卡杆(13)分别设置有两个,且两个拉杆(12)和卡杆(13)分别关于电动推杆一(10)对称设置,且电动推杆一(10)通过滑板(11)、拉杆(12)和定位板(14)带动卡杆(13)移动。

4.根据权利要求1所述的一种土木施工用灌注桩,其特征在于:所述顶盘(1)的顶面上分别开设有空腔二和卡槽,所述卡槽呈L型设置,所述空腔二的底面上安装有电动推杆二(15),所述电动推杆二(15)的另一端固接有卡柱(16),所述卡柱(16)的另一端延伸至空腔二外,且卡柱(16)设置有三个,三个卡柱(16)分别关于顶盘(1)的中轴线均匀分布。

5.根据权利要求1所述的一种土木施工用灌注桩,其特征在于:所述卡块(6)呈L型设置,且卡块(6)与卡槽嵌合连接,且卡块(6)设置有三个,三个卡块(6)关于底盘(5)的中轴线均匀分布。

6.根据权利要求2所述的一种土木施工用灌注桩,其特征在于:所述卡孔设置有多组,且多组卡孔沿滑道的侧壁均匀分布。
