专利号: 2022223356218
申请人: 洛阳铂菱精工科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

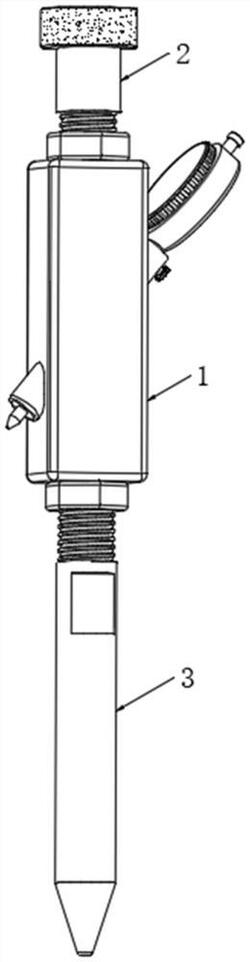

1.一种锥孔跳动测量装置,包括测量部件(1)和旋拧部件(2),其特征在于:所述旋拧部件(2)螺纹连接在测量部件(1)的顶端,所述测量部件(1)的底端螺纹连接有定位部件(3),所述测量部件(1)包括安装基板(11),所述安装基板(11)的中部贯穿设置有安装筒(12),所述安装筒(12)的内部插接有测量仪表(13),所述安装筒(12)侧壁的顶部螺纹连接有用于压紧测量仪表(13)的压紧螺钉(14),所述安装基板(11)的顶端和底端分别设置有用于螺纹连接旋拧部件(2)和定位部件(3)的螺纹孔(16)。

2.根据权利要求1所述的一种锥孔跳动测量装置,其特征在于:所述测量仪表(13)为千分表。

3.根据权利要求1所述的一种锥孔跳动测量装置,其特征在于:所述安装筒(12)侧壁的顶端固定连接有凸起(15),所述压紧螺钉(14)螺纹贯穿凸起(15)。

4.根据权利要求1所述的一种锥孔跳动测量装置,其特征在于:所述旋拧部件(2)包括第一螺纹柱(21),所述第一螺纹柱(21)螺纹连接在安装基板(11)顶端的螺纹孔(16)内,所述第一螺纹柱(21)的顶端固定连接有连接柱(22),所述连接柱(22)的顶端固定连接有柱头(23),所述柱头(23)的侧壁设置有防滑纹。

5.根据权利要求4所述的一种锥孔跳动测量装置,其特征在于:所述定位部件(3)包括定位芯轴(31),所述定位芯轴(31)的顶端固定连接有第二螺纹柱(32),所述第二螺纹柱(32)的顶部螺纹连接在安装基板(11)底端的螺纹孔(16)内部,所述第二螺纹柱(32)的侧壁和第一螺纹柱(21)的侧壁均螺纹连接有锁紧螺母(33)。

6.根据权利要求5所述的一种锥孔跳动测量装置,其特征在于:所述柱头(23)的轴线、连接柱(22)的轴线、第一螺纹柱(21)的轴线、第二螺纹柱(32)的轴线以及定位芯轴(31)的轴线均处于同一竖直直线上。

7.根据权利要求5所述的一种锥孔跳动测量装置,其特征在于:所述安装筒(12)倾斜设置,所述安装筒(12)轴线与定位芯轴(31)轴线的夹角为40°‑60°。
