专利号: 2022223482386
申请人: 济南丰祥广告印务有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

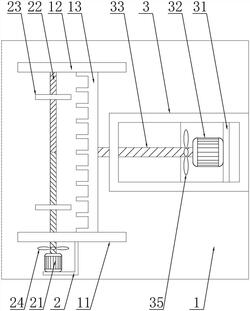

1.一种纸质印刷品印刷切纸机用推纸机构,包括工作台(1),其特征在于:所述工作台(1)顶部一侧固定连接有第一竖板(11),所述工作台(1)顶部另一侧固定连接有第二竖板(12),所述第一竖板(11)与第二竖板(12)之间滑动连接有推动架(13),所述第一竖板(11)远离第二竖板(12)的一侧顶部固定连接有固定板(2),所述固定板(2)内固定连接有第一电机(21),所述第一电机(21)输出端固定连接有双向丝杆(22),所述双向丝杆(22)转动连接在第一竖板(11)与第二竖板(12)之间,所述双向丝杆(22)两端外壁均螺纹连接有方板(23),所述推动架(13)和方板(23)底部均与工作台(1)顶部配合抵接,所述双向丝杆(22)靠近第一电机(21)的一端外壁固定连接有第一扇叶(24)。

2.根据权利要求1所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述第一扇叶(24)位于第一竖板(11)和第一电机(21)之间,两个所述方板(23)位于第一竖板(11)与第二竖板(12)之间。

3.根据权利要求1所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述第一竖板(11)与第二竖板(12)靠近推动架(13)的一侧均开设有方槽(14),所述方板(23)活动连接在方槽(14)内。

4.根据权利要求1所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述工作台(1)顶部固定连接有固定架(3),所述固定架(3)的截面呈“回”字形状,所述固定架(3)内滑动连接有直角板(31)。

5.根据权利要求4所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述直角板(31)内固定连接有第二电机(32),所述第二电机(32)输出端固定连接有螺纹杆(33),所述螺纹杆(33)螺纹连接在固定架(3)内。

6.根据权利要求5所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述螺纹杆(33)远离第二电机(32)的一端固定连接有转块(34),所述转块(34)转动连接在推动架(13)内。

7.根据权利要求6所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述螺纹杆(33)靠近第二电机(32)的一端外壁固定连接有第二扇叶(35),所述第二扇叶(35)位于直角板(31)内部。

8.根据权利要求7所述的一种纸质印刷品印刷切纸机用推纸机构,其特征在于:所述直角板(31)底部转动设置有滚轮(36),所述滚轮(36)底部与工作台(1)顶部配合抵接。
