专利号: 2022223483016
申请人: 邓勇声
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

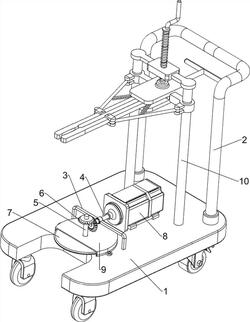

1.一种楼面钢筋截断器,包括有车体(1)、推手(2)、安装座(3)、第一转轴(4)、第二转轴(5)、锥齿轮(6)和切割刀(7),车体(1)顶部右侧设置有推手(2),车体(1)中部偏左侧设置有安装座(3),安装座(3)上转动式设置有第一转轴(4),车体(1)左部转动式设置有第二转轴(5),第二转轴(5)位于第一转轴(4)左侧位置,第一转轴(4)左端与第二转轴(5)顶端上均设置有锥齿轮(6),两个锥齿轮(6)相互啮合,第二转轴(5)下部设置有能够对楼面钢筋进行切断的切割刀(7),其特征是,还包括有旋转电机(8),车体(1)中部设置有旋转电机(8),旋转电机(8)的输出轴与第一转轴(4)右端通过联轴器连接。

2.按照权利要求1所述的一种楼面钢筋截断器,其特征是,还包括有防护盖(9),车体

(1)顶部左侧设置有能够避免切割刀(7)割伤工作人员的防护盖(9),切割刀(7)位于防护盖(9)内。

3.按照权利要求2所述的一种楼面钢筋截断器,其特征是,还包括有导杆(10)、导套

(11)、安装框(12)、滑动杆(13)、U形架(14)、夹板(15)、连杆(16)、导块(17)和弹性件(18),车体(1)顶部右侧前后对称设置有导杆(10),导杆(10)位于推手(2)左侧位置,两个导杆(10)上部均滑动式设置有导套(11),两个导套(11)之间设置有安装框(12),安装框(12)内滑动式设置有滑动杆(13),滑动杆(13)左部设置有U形架(14),U形架(14)与安装框(12)滑动式连接,U形架(14)上前后对称转动式设置有能够夹取钢筋的夹板(15),两个导套(11)左部均转动式设置有连杆(16),两个夹板(15)中部均转动式设置有导块(17),连杆(16)尾端与相近的导块(17)转动式连接,连杆(16)内侧与相近的夹板(15)之间连接有弹性件(18)。

4.按照权利要求3所述的一种楼面钢筋截断器,其特征是,还包括有螺母(19)、螺杆

(20)、轴承座(21)和摇杆(22),两个导杆(10)顶端之间设置有螺母(19),螺母(19)上螺纹式设置有螺杆(20),安装框(12)顶部设置有轴承座(21),螺杆(20)底端与轴承座(21)连接,螺杆(20)顶端设置有摇杆(22)。

5.按照权利要求3所述的一种楼面钢筋截断器,其特征是,弹性件(18)为弹簧。

6.按照权利要求4所述的一种楼面钢筋截断器,其特征是,摇杆(22)上设置有橡胶套。
