专利号: 2022223518655
申请人: 安徽鼎泽建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

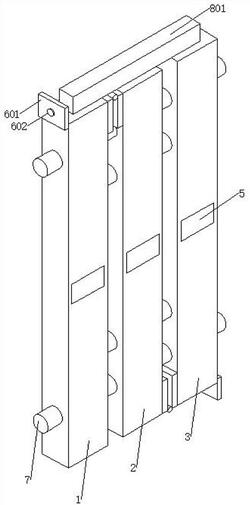

1.一种建筑墙体垂直度测量装置,包括第一连接杆(1)、第二连接杆(2)和第三连接杆(3),其特征在于,所述第一连接杆(1)其中一侧的一端设置有第一合页(401),所述第三连接杆(3)其中一侧的一端设置有第二合页(402),所述第一连接杆(1)通过第一合页(401)与第二连接杆(2)铰接,所述第三连接杆(3)通过第二合页(402)与第二连接杆(2)铰接;

所述第一连接杆(1)的正面侧、第二连接杆(2)的正面侧和第三连接杆(3)的正面侧均固定嵌设有水准泡管(5),所述第一连接杆(1)另一侧的一端和第三连接杆(3)另一侧的一端均固定连接有固定片(601),两个所述固定片(601)一侧的中部均螺纹贯穿有手拧螺栓(602),所述第二连接杆(2)其中一侧的一端和另一侧的一端均开设有螺纹孔(603),两个所述螺纹孔(603)分别与两个手拧螺栓(602)相配合设置;

所述第一连接杆(1)两侧两端、第二连接杆(2)两侧两端和第三连接杆(3)两端两端均固定连接有触角(7)。

2.根据权利要求1所述的一种建筑墙体垂直度测量装置,其特征在于:所述第二连接杆(2)顶部设置有固定杆(801),所述固定杆(801)底部的两端和底端的中部均固定连接有插杆(802),所述第一连接杆(1)顶端中部、第二连接杆(2)顶端中部和第三连接杆(3)顶端中部均开设有插孔,三个所述插杆(802)分别活动插接在第一连接杆(1)顶端中部、第二连接杆(2)顶端中部和第三连接杆(3)顶端中部开设插孔的内部。

3.根据权利要求1所述的一种建筑墙体垂直度测量装置,其特征在于:所述第一连接杆(1)、第二连接杆(2)和第三连接杆(3)均由铝合金材质制成。

4.根据权利要求1所述的一种建筑墙体垂直度测量装置,其特征在于:两个所述固定片(601)的外表面和两个手拧螺栓(602)的外表面均喷涂有油漆。
