专利号: 2022223724313
申请人: 江苏绿沭检测技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-11-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

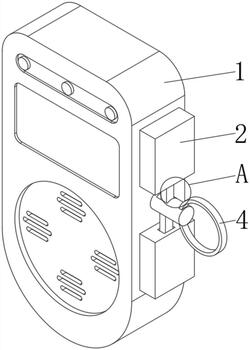

1.一种室内甲醛浓度检测装置,包括甲醛浓度检测仪外壳组件(1),其特征在于:所述甲醛浓度检测仪外壳组件(1)表面的顶部与底部均固定连接有安装盒块(2),所述安装盒块(2)靠近甲醛浓度检测仪外壳组件(1)的一侧与甲醛浓度检测仪外壳组件(1)固定连接,所述甲醛浓度检测仪外壳组件(1)的表面设置有悬挂环柱(3),所述悬挂环柱(3)位于安装盒块(2)的内侧,所述悬挂环柱(3)远离甲醛浓度检测仪外壳组件(1)的一侧固定连接有悬挂圆环(4),所述安装盒块(2)内腔背面的外侧固定连接有微型气缸(5),所述微型气缸(5)的输出端通过转轴活动连接有销轴块一(6),所述销轴块一(6)的底部固定连接有连接板块(7),所述连接板块(7)靠近甲醛浓度检测仪外壳组件(1)的一侧通过转轴与安装盒块(2)的内壁活动连接,所述连接板块(7)靠近悬挂环柱(3)的一侧固定连接有销轴块二(8),所述销轴块二(8)靠近悬挂环柱(3)的一侧通过转轴活动连接有连接杆(9),所述连接杆(9)靠近悬挂环柱(3)的一侧通过转轴活动连接有销轴块三(10),所述销轴块三(10)靠近悬挂环柱(3)的一侧固定连接有横平板(11),所述横平板(11)的正面与背面均与安装盒块(2)的内壁滑动连接,所述横平板(11)靠近悬挂环柱(3)的一侧固定连接有抵紧卡杆(12),所述抵紧卡杆(12)靠近悬挂环柱(3)的一侧贯穿至安装盒块(2)的内侧,所述抵紧卡杆(12)的内侧贯穿至悬挂环柱(3)的内部。

2.根据权利要求1所述的一种室内甲醛浓度检测装置,其特征在于:所述横平板(11)内侧的前侧与后侧均固定连接有缓冲气管(13),所述缓冲气管(13)靠近悬挂环柱(3)的一侧与安装盒块(2)的内壁固定连接。

3.根据权利要求2所述的一种室内甲醛浓度检测装置,其特征在于:所述微型气缸(5)的顶部与底部均固定连接有L型定位板(14),所述L型定位板(14)的背面与安装盒块(2)的内壁固定连接。

4.根据权利要求3所述的一种室内甲醛浓度检测装置,其特征在于:所述安装盒块(2)内腔的正面与背面均开设有竖板轨道槽(15),所述横平板(11)的正面与背面均滑动连接在竖板轨道槽(15)的内部。

5.根据权利要求1、2或4所述的一种室内甲醛浓度检测装置,其特征在于:所述安装盒块(2)靠近悬挂环柱(3)的一侧均开设有通孔槽(16),所述通孔槽(16)配合抵紧卡杆(12)对应设置。

6.根据权利要求5所述的一种室内甲醛浓度检测装置,其特征在于:所述安装盒块(2)内腔的正面且远离横平板(11)的一侧固定连接有固定连块(17),所述固定连块(17)的背面固定连接有缓冲气垫(18),所述缓冲气垫(18)的背面与连接板块(7)互相接触。

7.根据权利要求6所述的一种室内甲醛浓度检测装置,其特征在于:所述悬挂环柱(3)的顶部与底部且靠近安装盒块(2)的一侧均开设有紧固卡槽(19),所述抵紧卡杆(12)的内侧贯穿至紧固卡槽(19)的内部。
