专利号: 2022223736541
申请人: 绍兴舜邦医药科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

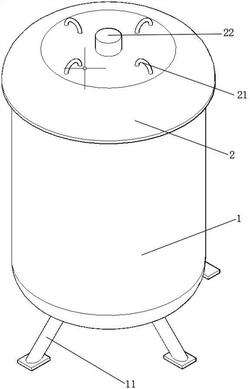

1.一种具有良好密封效果的反应釜,其特征在于:包括反应釜本体(1)和设置在反应釜本体(1)顶部的顶盖(2),所述顶盖(2)底部中心处设置有搅拌装置(3),顶盖(2)顶部设置有电机(22),所述电机(22)的输出轴穿过顶盖(2)与搅拌装置(3)同轴连接,所述顶盖(2)与反应釜本体(1)之间设置有密封装置(4),所述密封装置(4)包括设置在反应釜本体(1)内壁的弧形环板(44),所述弧形环板(44)底部与反应釜本体(1)内壁固定连接,弧形环板(44)顶部与顶盖(2)相抵接,所述弧形环板(44)顶部直径小于底部直径。

2.根据权利要求1所述的一种具有良好密封效果的反应釜,其特征在于:所述密封装置(4)包括水平设置在顶盖(2)底部的第一环形板(41),所述第一环形板(41)内圈设置有垂直于第一环形板且呈环形的连接板(43),所述连接板(43)外圈设置有两个相互对称的滑块(42),所述第一环形板(41)内径小于弧形环板(44)顶部的外径,且第一环形板(41)顶部高度低于弧形环板(44)的顶部高度。

3.根据权利要求2所述的一种具有良好密封效果的反应釜,其特征在于:位于弧形环板(44)上方的所述反应釜本体(1)顶部设置有第二环形板(48),所述第二环形板(48)靠近反应釜本体(1)内部的侧面上开设有供滑块(42)滑动的滑槽(46),第二环形板(48)顶部开设有贯穿至滑槽(46)且供滑块(42)通过的通槽(45),位于通槽(45)外侧的所述第二环形板(48)顶部设置有与第二环形板(48)相匹配的密封圈(47),所述密封圈(47)为VITON氟素橡胶密封圈。

4.根据权利要求1所述的一种具有良好密封效果的反应釜,其特征在于:所述搅拌装置(3)包括与电机(22)输出轴同轴连接的搅拌轴(31),所述搅拌轴(31)上沿长度方向开设有多个与搅拌轴(31)相垂直的定位孔(34),搅拌轴(31)外圈滑动套接有套筒(33),所述套筒(33)上设置有搅拌叶片(36),所述搅拌叶片(36)为螺旋叶片,所述套筒(33)上下两端均开设有与定位孔(34)相对应的固定孔(32),所述搅拌轴(31)和套筒(33)之间通过定位销(35)插入到固定孔(32)和定位孔(34)中来固定。

5.根据权利要求1所述的一种具有良好密封效果的反应釜,其特征在于:所述反应釜本体(1)底部设置有多个呈环形排列的支撑柱(11),所述顶盖(2)顶部设置有多个拉手(21)。
