专利号: 2022223772317
申请人: 盐城市特莱利机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

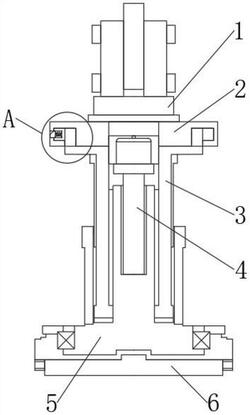

1.一种裁断机分体式移动头,包括连接座(1)、顶板(2)、侧壁(3)、液压油缸(4)、压板(5)和刀模组件(6),其特征在于:所述连接座(1)的底部安装有顶板(2),所述顶板(2)的底部安装有侧壁(3),所述侧壁(3)的内部安装有液压油缸(4),所述侧壁(3)的底部安装有压板(5),所述压板(5)的底部安装有刀模组件(6);

所述顶板(2)的底端开设有环形插槽(7),所述顶板(2)的底端位于环形插槽(7)的外侧开设有环形内轨槽(8),所述环形内轨槽(8)的底端开设有若干个插口(9),所述环形内轨槽(8)的一侧开设有开孔(10);

所述侧壁(3)的上端固定有插嘴(11),所述插嘴(11)与环形插槽(7)插合连接,所述插嘴(11)的外壁四周固定有若干个卡板(12),所述卡板(12)与环形内轨槽(8)活动连接并与插口(9)相互错开,所述插嘴(11)的一侧位于卡板(12)的内部开设有凹孔(13),所述凹孔(13)的内部通过弹簧(14)弹性连接有卡块(15),所述卡块(15)与开孔(10)卡合连接。

2.根据权利要求1所述的一种裁断机分体式移动头,其特征在于:所述环形内轨槽(8)、插口(9)和环形插槽(7)的宽度相等,且所述环形内轨槽(8)、插口(9)和环形插槽(7)内部相通,所述卡板(12)的宽度与插嘴(11)的宽度相等,且所述卡板(12)与插嘴(11)相互垂直。

3.根据权利要求2所述的一种裁断机分体式移动头,其特征在于:所述环形内轨槽(8)和卡板(12)均呈环形等距分布且设置数量均为三个。

4.根据权利要求1所述的一种裁断机分体式移动头,其特征在于:所述弹簧(14)的设置数量为两个。

5.根据权利要求1所述的一种裁断机分体式移动头,其特征在于:所述卡块(15)的上端为梯形结构,且所述卡块(15)的底端为方形结构。
