专利号: 2022224278771
申请人: 云南惠宁建设工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-06-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

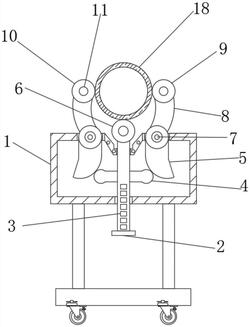

1.一种建筑工程管支撑装置,包括装置主体(1),其特征在于:所述装置主体(1)的内部设置有推杆(2),且推杆(2)的表面设置有驱动条(4),并且驱动条(4)的上方设置有从动块(5),所述从动块(5)的顶端设置有转轮(7),且转轮(7)的外部设置有连接板(8),所述连接板(8)的顶部设置有固定圈(12),且固定圈(12)的内部设置有转轴(11),所述转轴(11)外部设置有第二支撑轮(9),且第二支撑轮(9)的左下方设置有第一支撑轮(6),所述第一支撑轮(6)的左上方设置有第三支撑轮(10),且第三支撑轮(10)的右侧设置有工程管(18),所述工程管(18)的下方设置有旋转轴(15),且旋转轴(15)的一端设置有拨杆(16),所述拨杆(16)的表面安装有卡条(17)。

2.根据权利要求1所述的一种建筑工程管支撑装置,其特征在于:所述装置主体(1)中间下方内壁设置有卡槽(3),且卡槽(3)与推杆(2)表面设置的卡槽(3)尺寸相吻合,所述装置主体(1)中间下方内壁设置的卡槽(3)与推杆(2)表面设置的卡槽(3)位置相对应,且推杆(2)的表面设置有等间距分布的卡槽(3),并且卡槽(3)与卡条(17)相互卡合。

3.根据权利要求1所述的一种建筑工程管支撑装置,其特征在于:所述推杆(2)表面固定连接有2组驱动条(4),且2组驱动条(4)关于推杆(2)纵向中轴线对称分布,所述驱动条(4)的顶部呈圆形,且驱动条(4)与从动块(5)的底部相接触,并且从动块(5)的底部为弧形。

4.根据权利要求1所述的一种建筑工程管支撑装置,其特征在于:所述第一支撑轮(6)位于装置主体(1)的纵向中轴线轴上,且第一支撑轮(6)上方左侧设置有第三支撑轮(10),所述第一支撑轮(6)的上方右侧设置有第二支撑轮(9),且第二支撑轮(9)的表面为光滑材质。

5.根据权利要求1所述的一种建筑工程管支撑装置,其特征在于:所述第二支撑轮(9)与第三支撑轮(10)关于第一支撑轮(6)纵向对称分布,且第一支撑轮(6)、第二支撑轮(9)与第三支撑轮(10)的尺寸相吻合,所述第一支撑轮(6)、第二支撑轮(9)与第三支撑轮(10)呈半圆形分布,且第一支撑轮(6)、第二支撑轮(9)与第三支撑轮(10)都与工程管(18)外壁相接触。

6.根据权利要求1所述的一种建筑工程管支撑装置,其特征在于:所述固定圈(12)的内部贯穿有活动杆(13),且活动杆(13)的顶部设置有夹持块(14),所述夹持块(14)为橡胶材质,并且夹持块(14)与工程管(18)外壁相接触,所述活动杆(13)的顶部设置有硝块,且硝块与固定圈(12)内壁设置的硝槽相互卡合。
