专利号: 2022224398218
申请人: 高虎
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-04-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

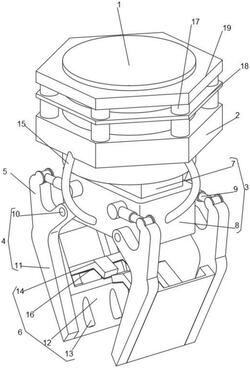

1.一种圆木加工用搬运夹爪,其特征在于,包括固定转轴(1),所述固定转轴(1)的中部设置有液压缸(2),所述固定转轴(1)的下端设置有驱动装置(3),所述驱动装置(3)的两侧均设置有控制夹具(4),所述控制夹具(4)的上端设置有与所述驱动装置(3)活动连接的连接杆(5),所述控制夹具(4)的中部设置有稳固装置(6)。

2.根据权利要求1所述的一种圆木加工用搬运夹爪,其特征在于,所述驱动装置(3)包括位于所述固定转轴(1)下端的连接件(7),所述连接件(7)的下端设置有驱动油缸(8),所述驱动油缸(8)的两侧两端均设置有驱动液压杆(9),所述驱动液压杆(9)的一端与所述连接杆(5)活动连接。

3.根据权利要求2所述的一种圆木加工用搬运夹爪,其特征在于,所述控制夹具(4)包括位于所述驱动油缸(8)两侧两端的固定轴(10),所述固定轴(10)的中部设置有与所述连接件(7)固定连接的固定爪(11),所述固定爪(11)的下端设置有斜角。

4.根据权利要求3所述的一种圆木加工用搬运夹爪,其特征在于,所述稳固装置(6)包括连接两侧所述固定爪(11)的连接板(12),所述连接板(12)的中部两侧设置有气压伸缩杆(13),所述气压伸缩杆(13)的上端均设置有固定夹板(14)。

5.根据权利要求4所述的一种圆木加工用搬运夹爪,其特征在于,所述液压缸(2)的四周设置有若干与所述驱动油缸(8)连接的导管(15),且所述固定夹板(14)的下端设置有橡胶垫(16)。

6.根据权利要求5所述的一种圆木加工用搬运夹爪,其特征在于,所述液压缸(2)的上端设置有若干连接支柱(17),且所述连接支柱(17)的中部设置有稳固环(18),且所述稳固环(18)的上端设置有安装法兰(19)。
