专利号: 2022224414314
申请人: 宜昌弘润新商品砼有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-02-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

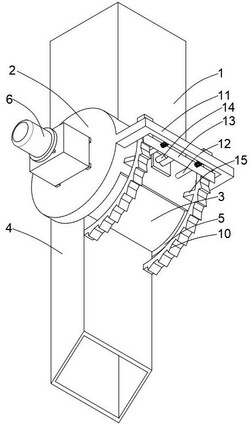

1.混凝土搅拌站卸料斗,其特征在于:包括与混凝土搅拌机出料端连接的下料管(1)、垂直设置于下料管(1)底端的筒状连接筒(2)以及通过电机驱动同轴转动设置于连接筒(2)内的弧形隔板(3),隔板(3)与连接筒(2)的内壁贴合,隔板(3)上连接有与连接筒(2)连通的出料管(4),连接筒(2)上设置有供出料管(4)转动的转动开口(5),出料管(4)和连接筒(2)之间设置有用于支撑不同角度的出料管(4)的棘轮组件,棘轮组件的转动轴与连接筒(2)同轴设置,连接筒(2)上设置有用于分离棘轮组件中的棘轮和棘爪的电动推杆(14),出料管(4)在转动开口(5)内转动的过程中,转动开口(5)始终被隔板(3)密封。

2.如权利要求1所述的混凝土搅拌站卸料斗,其特征在于:所述棘轮组件包括连接于所述出料管(4)上的所述棘轮和设置于所述连接筒(2)上的安装架(11),所述棘轮成环状并与所述连接筒(2)同轴,棘轮齿设置于所述棘轮的外壁,安装架(11)的活动端与所述连接筒(2)之间设置有导向杆(12),所述棘爪滑动设置于导向杆(12)内,所述棘爪与安装架(11)的活动端之间通过弹簧连接,所述电动推杆(14)位于所述棘爪和连接筒(2)之间。

3.如权利要求2所述的混凝土搅拌站卸料斗,其特征在于:所述棘轮为弧形的支撑环(10),支撑环(10)的活动端上设置有抵接杆(15),抵接杆(15)与所述连接筒(2)的外壁贴合,所述棘爪为滑动设置于所述导向杆(12)上的支撑板(13),支撑板(13)与支撑环(10)的相对侧壁上设置有斜面。

4.如权利要求3所述的混凝土搅拌站卸料斗,其特征在于:所述支撑板(13)上的斜面与直角面的夹角大于所述支撑环(10)上棘轮齿的斜面与直角面的夹角。

5.如权利要求1所述的混凝土搅拌站卸料斗,其特征在于:所述出料管(4)位于所述转动开口(5)的端部时,所述出料管(4)的底端管口分别位于最高位置和最低位置。
