专利号: 2022224425959
申请人: 安徽蓝宇信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2025-01-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

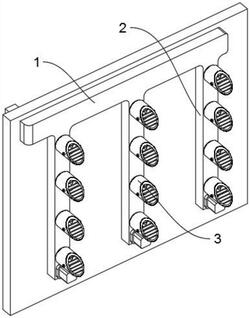

1.一种工业车间新风系统,其特征在于,包括:

主风管(1),主风管(1)连接若干分支风管(2),分支风管(2)具有若干凸出的衔接管(4);

导气管(3),导气管(3)与所述衔接管(4)转动连接,导气管(3)通过衔接管(4)与所述分支风管(2)连通,导气管(3)具有倾斜的导通口;

驱动装置,驱动装置连接所述导气管(3),驱动导气管(3)围绕衔接管(4)旋转。

2.根据权利要求1所述的工业车间新风系统,其特征在于,所述导气管(3)的端口相对于所述衔接管(4)端口的倾斜角度为30°‑60°。

3.根据权利要求2所述的工业车间新风系统,其特征在于,所述导气管(3)的端口内平行固定有导风板(7),导风板(7)之间构成平行有导气管(3)端口的导气间隙。

4.根据权利要求1所述的工业车间新风系统,其特征在于,所述驱动装置包括传导架(6),传导架(6)固定连接所述导气管(3)内壁,传导架(6)的端部通过皮带组件传动连接有电机(5)。

5.根据权利要求4所述的工业车间新风系统,其特征在于,所述传导架(6)通过螺钉与所述导气管(3)内壁固定连接。

6.根据权利要求1所述的工业车间新风系统,其特征在于,所述导气管(3)通过轴承与衔接管(4)转动连接,导气管(3)的内壁固定有缩径的挡风环(8)。

7.根据权利要求6所述的工业车间新风系统,其特征在于,所述挡风环(8)的端面由导气管(3)至衔接管(4)方向倾斜。
