专利号: 2022224573448
申请人: 山东龙涧云皙勘察测绘有限公司(CN)
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

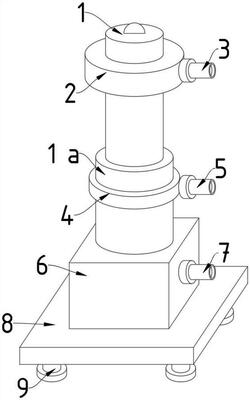

1.一种建筑倾斜警示装置,包括:伸缩杆(1)、上卡环(2)、红外测距仪一(3)、下卡环(4)、红外测距仪二(5)、处理箱(6)、套壳(1a)、红外测距仪三(7)、载板(8)以及缓压脚(9),其特征在于:所述伸缩杆(1)外侧安装有上卡环(2);

所述上卡环(2)右端安装有红外测距仪一(3),所述伸缩杆(1)下端外侧安装有套壳(1a),所述套壳(1a)外侧安装有下卡环(4),所述下卡环(4)右端安装有红外测距仪二(5),所述套壳(1a)下端安装有处理箱(6);

所述处理箱(6)右端安装有红外测距仪三(7),所述处理箱(6)下端安装有载板(8),所述载板(8)下端安装有缓压脚(9);

所述缓压脚(9)包括橡胶座(9a)、底座(9b)、波纹壳(9c)、弹簧(9d)以及缓冲器(9e),所述橡胶座(9a)上端安装有底座(9b);

所述底座(9b)上端中间位置安装有弹簧(9d),所述弹簧(9d)中间位置安装有缓冲器(9e),所述弹簧(9d)外侧安装有波纹壳(9c)。

2.根据权利要求1所述的一种建筑倾斜警示装置,其特征在于:所述伸缩杆(1)为一种电动伸缩杆,所述伸缩杆(1)下端与套壳(1a)内侧嵌合连接,所述伸缩杆(1)上端安装有警示灯,所述上卡环(2)与伸缩杆(1)外侧连接固定。

3.根据权利要求2所述的一种建筑倾斜警示装置,其特征在于:所述上卡环(2)与红外测距仪一(3)连接固定,所述红外测距仪一(3)、红外测距仪二(5)以及红外测距仪三(7)规格相同,且所述红外测距仪一(3)、红外测距仪二(5)以及红外测距仪三(7)右端呈同一纵线设置。

4.根据权利要求3所述的一种建筑倾斜警示装置,其特征在于:所述套壳(1a)与处理箱(6)上端连接固定,所述处理箱(6)内部安装有印刷电路板,且单片机、储存器以及继电器均焊接在印刷电路板表面,其继电器与警示灯连接。

5.根据权利要求4所述的一种建筑倾斜警示装置,其特征在于:所述单片机、储存器与红外测距仪一(3)、红外测距仪二(5)以及红外测距仪三(7)均通过导线连接,所述单片机内部输入程序内容为红外测距仪一(3)、红外测距仪二(5)以及红外测距仪三(7)读出数据应相同,若不同,则控制继电器调整与警示灯电流的通断。

6.根据权利要求1所述的一种建筑倾斜警示装置,其特征在于:所述橡胶座(9a)下端面设有防滑纹,所述橡胶座(9a)与底座(9b)连接固定,所述波纹壳(9c)与橡胶座(9a)连接固定,所述缓冲器(9e)为一种气压阻尼缓冲器。
