专利号: 2022224612387
申请人: 乐清市高科环保电子有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

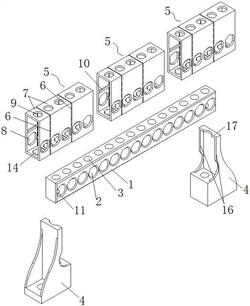

1.一种接线端子组件,其特征在于,包括:

端子主体(1),具有沿其长度方向间隔设置的多个导线安装孔(2),以及与所述导线安装孔(2)对应设置的螺纹孔(3);

两个端子座(4),分设于所述端子主体(1)长度方向的两端;

绝缘套(5),套设于所述端子主体(1)上,所述绝缘套(5)包括至少两个相互之间通过多个第一连接筋(6)相连的绝缘件(7),每一所述绝缘件(7)具有至少一组分别与所述导线安装孔(2)和所述螺纹孔(3)对应设置的第一通孔(8)和第二通孔(9),所述第一连接筋(6)在裁剪后,相邻两个所述绝缘件(7)分离。

2.根据权利要求1所述的接线端子组件,其特征在于,所述绝缘套(5)的内壁上成型有与所述端子主体(1)顶壁两侧相抵的定位筋(10)。

3.根据权利要求1或2所述的接线端子组件,其特征在于,所述端子主体(1)和所述绝缘套(5)通过螺栓安装结构固定于所述端子座(4)上,所述螺栓安装结构包括:第三通孔(11),设于所述端子主体(1)的端部,且与所述螺纹孔(3)为上下相对设置;

第四通孔(12),设于所述绝缘套(5)的底部,与所述第三通孔(11)相对设置;

第五通孔(13),设于所述端子座(4)上,与所述第四通孔(12)相对设置;

螺栓组件,依次穿过所述第三通孔(11)、第四通孔(12)、第五通孔(13)后,将所述端子主体(1)、所述绝缘套(5)与所述端子座(4)固定。

4.根据权利要求3所述的接线端子组件,其特征在于,所述绝缘件(7)具有设于所述第四通孔(12)处的待敲落板(14),所述待敲落板(14)通过多个第二连接筋(15)与所述第四通孔(12)的内壁相连,所述第二连接筋(15)在裁剪后,所述待敲落板(14)与所述绝缘件(7)分离。

5.根据权利要求1所述的接线端子组件,其特征在于,所述端子座(4)具有分设于所述绝缘套(5)宽度方向两侧、且与其相抵的两个第一挡板(16),以及与所述绝缘套(5)顶部相抵的第二挡板(17)。
