专利号: 2022224766703
申请人: 淮阴工学院
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-04-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

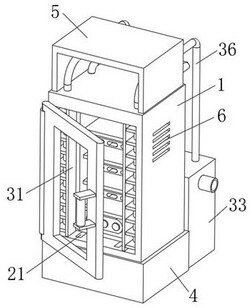

1.一种电力工程变电站用水冷式配电箱,其特征在于:包括箱体(1)、安装单元(2)和散热单元(3);箱体(1):的后端安装有散热单元(3);安装单元(2):包含有滑槽(21)、活动柜(22)、滑轨(23)、导线槽(24)、指示灯(25)、承托板(26)和定位组件,所述箱体(1)的内壁上下两端分别设有一对滑槽(21),所述箱体(1)的内侧设有一个活动柜(22),所述活动柜(22)的上下两端分别设有一对对应滑槽(21)的滑轨(23),且滑轨(23)和滑槽(21)相配合,所述活动柜(22)的内壁下端设有感应器,且感应器前端设有三个线性阵列的指示灯(25),所述活动柜(22)的内壁左右两端设有四个竖向阵列的承托板(26),所述箱体(1)的后端设有四个竖向阵列的导线槽(24),所述箱体(1)的内壁左右两端位于承托板(26)之间设有定位组件。2.根据权利要求1所述的一种电力工程变电站用水冷式配电箱,其特征在于:定位组件包含有固定架(27)和安装槽(28),所述箱体(1)的内壁左右两端位于承托板(26)之间设有固定架(27),且固定架(27)共设有三个,所述固定架(27)的前端设有三个线性阵列的安装槽(28)。3.根据权利要求1所述的一种电力工程变电站用水冷式配电箱,其特征在于:所述散热单元(3)包含有导热板(31)、散热铜片(32)、储水箱(33)、真空泵(34)、进水管(35)和回流管(36),所述箱体(1)的内壁上下两端位于活动柜(22)的两侧分别设有一个导热板(31),所述导热板(31)的外端位于箱体(1)的内端设有散热铜片(32),所述箱体(1)的后端下侧设有储水箱(33),所述储水箱(33)的出水孔通过连接管固定连接真空泵(34)的进水口,所述真空泵(34)的两个出水口分别固定连接一个进水管(35)的一端,两个进水管(35)分别呈U型穿过两侧的散热铜片(32),所述进水管(35)的上端前侧固定连接回流管(36)的一端,所述回流管(36)的另一端固定连接储水箱(33)的进水口。4.根据权利要求1所述的一种电力工程变电站用水冷式配电箱,其特征在于:还包括矩形基座(4),所述箱体(1)的下端设有矩形基座(4),所述矩形基座(4)的下端四角分别设有一个防滑垫。5.根据权利要求1所述的一种电力工程变电站用水冷式配电箱,其特征在于:还包括U型防护罩(5),所述箱体(1)的上端左右两侧分别开设有一个卡槽,且两个卡槽卡接U型防护罩(5)的两端。6.根据权利要求1所述的一种电力工程变电站用水冷式配电箱,其特征在于:还包括通气格栅(6),所述箱体(1)的左右两端上侧分别设有一个通气槽,且通气槽内壁设有通气格栅(6)。
