专利号: 2022225049549
申请人: 中国石油集团长城钻探工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

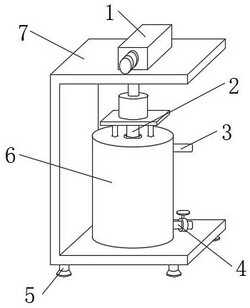

1.一种用于石油钻井液的搅拌装置,包括安装架(7)、设置在安装架(7)内底部的罐体(6)、设置在罐体(6)外壁一侧的进液管(3)以及设置在罐体(6)外壁下侧的出液管(4),其特征在于,所述安装架(7)上侧面中部设置往复组件(1);所述往复组件(1)包括曲轴(106),所述曲轴(106)转动设置在盒体(101)内,所述盒体(101)设置在安装架(7)上侧面上,所述曲轴(106)一端转动设置连杆(107),所述连杆(107)另一端与耳板(110)转动连接,所述耳板(110)设置在导向柱(109)一侧表面,所述导向柱(109)滑动设置在导套(108)内,所述导套(108)设置在安装架(7)内顶部,所述导向柱(109)另一侧表面设置调节杆(102),所述调节杆(102)另一端与支撑罩(103)连接,所述支撑罩(103)设置在载板(104)上侧面上,所述载板(104)上侧面上设置搅拌组件(2)。

2.根据权利要求1所述的一种用于石油钻井液的搅拌装置,其特征在于,所述曲轴(106)一端与第一电机的驱动轴连接,所述第一电机设置在盒体(101)一侧表面。

3.根据权利要求1所述的一种用于石油钻井液的搅拌装置,其特征在于,所述载板(104)下侧面上对称设置导向杆(105),所述导向杆(105)一端滑动设置在罐体(6)内。

4.根据权利要求1所述的一种用于石油钻井液的搅拌装置,其特征在于,所述连杆(107)一端通过转轴与曲轴(106)转动连接,所述连杆(107)另一端通过转轴与耳板(110)转动连接。

5.根据权利要求1所述的一种用于石油钻井液的搅拌装置,其特征在于,所述搅拌组件(2)包括主搅拌轴(202),所述主搅拌轴(202)转动设置在罐体(6)内中部,所述主搅拌轴(202)一端与第二电机(201)的驱动轴连接,所述第二电机(201)设置在支撑罩(103)内的载板(104)上侧面上,所述主搅拌轴(202)外表面上等距设置多组搅拌叶片(203)。

6.根据权利要求5所述的一种用于石油钻井液的搅拌装置,其特征在于,所述主搅拌轴(202)底部设置调节槽(204),所述调节槽(204)内设置副搅拌轴(207),所述副搅拌轴(207)外表面两侧对称设置调节块(206),所述调节块(206)一端滑动设置在导向槽(205)内,所述导向槽(205)对称设置在调节槽(204)内两侧表面,所述副搅拌轴(207)另一端通过滚珠轴承(208)与罐体(6)内底部转动连接。

7.根据权利要求6所述的一种用于石油钻井液的搅拌装置,其特征在于,所述副搅拌轴(207)两侧表面对称设置横杆(210),所述横杆(210)底部设置底部刮板(209),所述横杆(210)一端设置侧壁刮板(211)。

8.根据权利要求1所述的一种用于石油钻井液的搅拌装置,其特征在于,所述安装架(7)底部棱角处均设置减震脚垫(5)。
